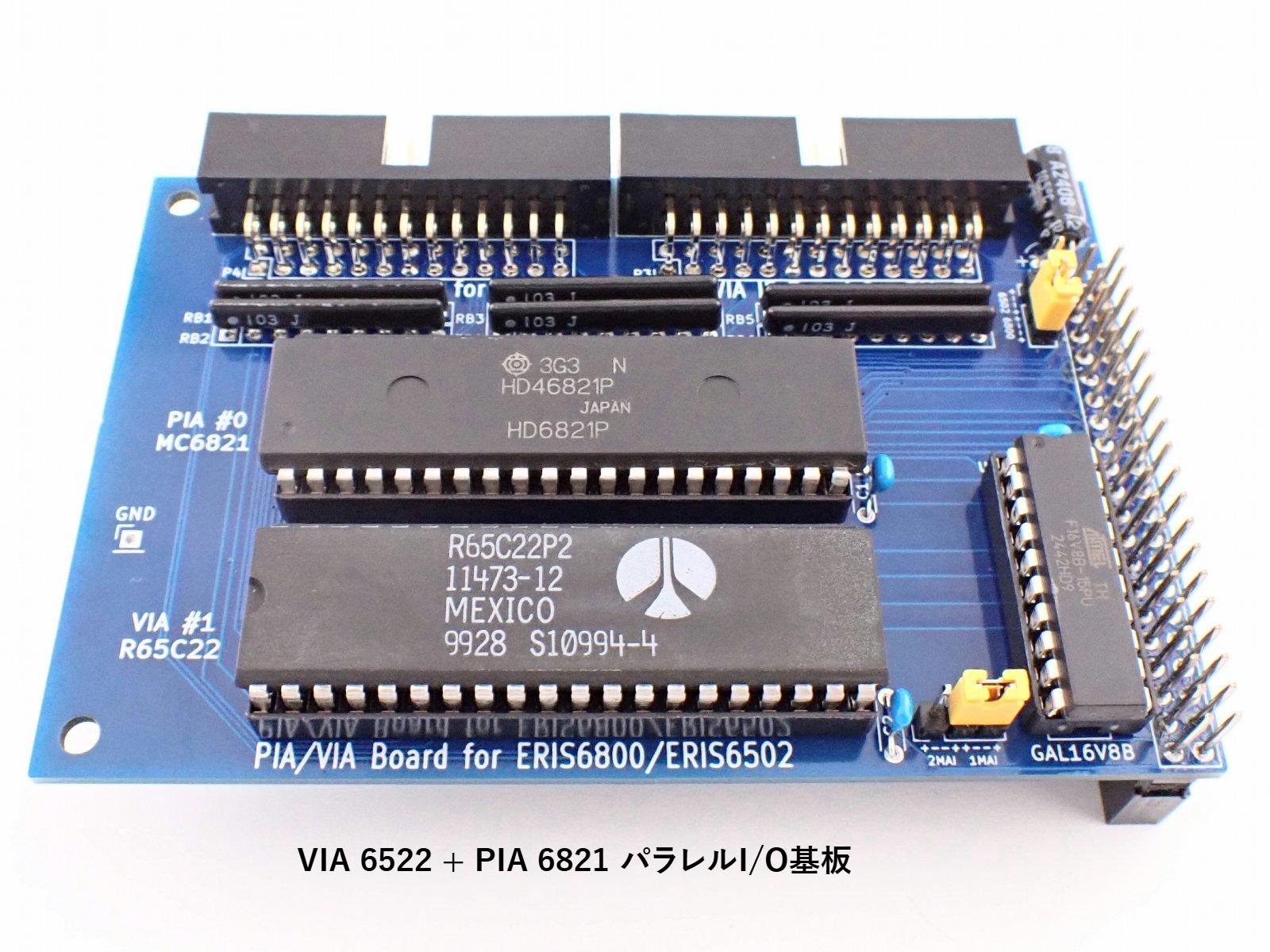

Rockwell-VIA 搭載パラレルI/O基板 完成品 [VIA6522-6800-FP-RK]
Rockwell-VIA 搭載パラレルI/O基板 完成品
[VIA6522-6800-FP-RK]
販売価格: 18,000円(税別)
(税込: 19,800円)
在庫数 1
商品詳細

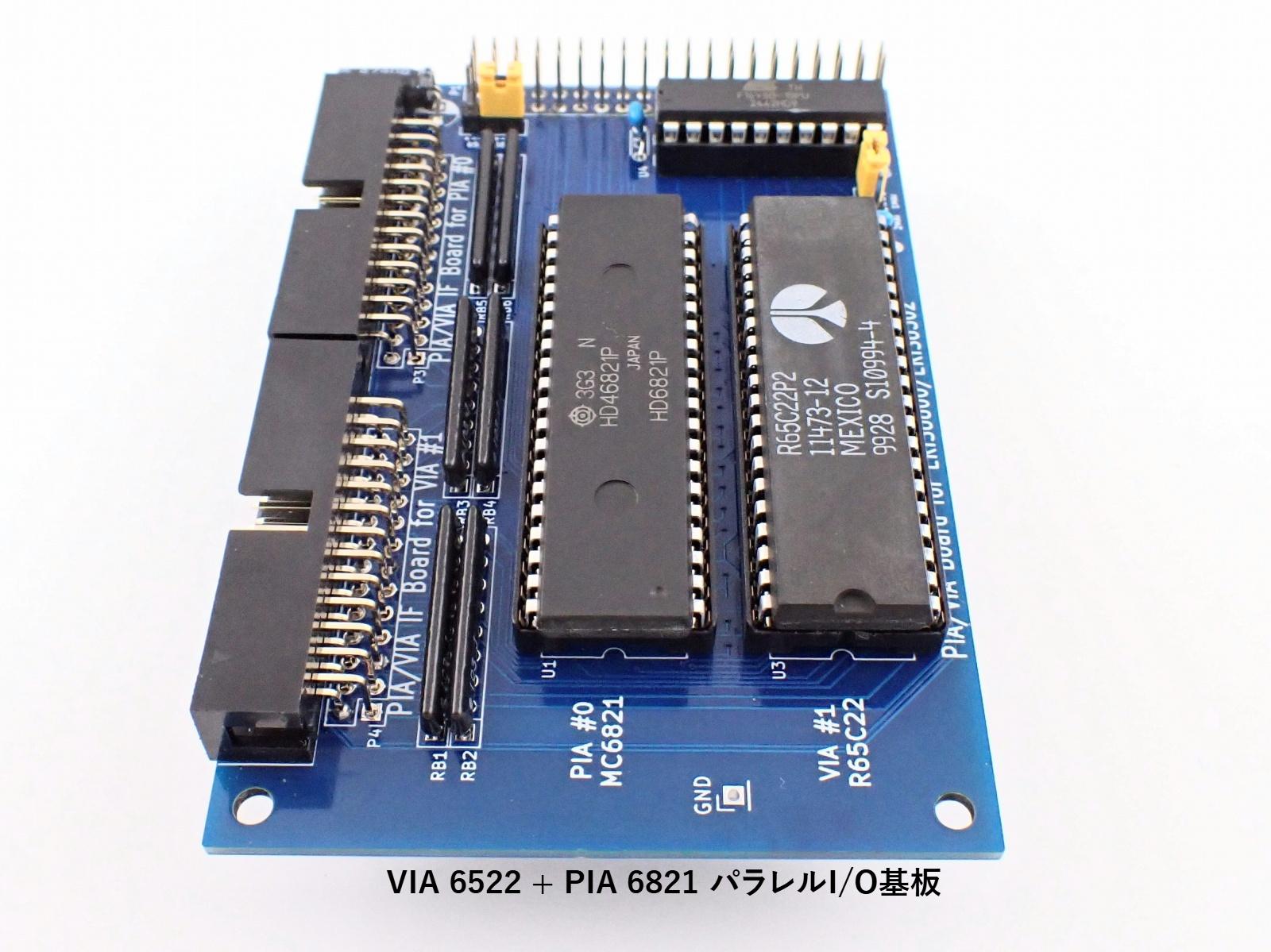

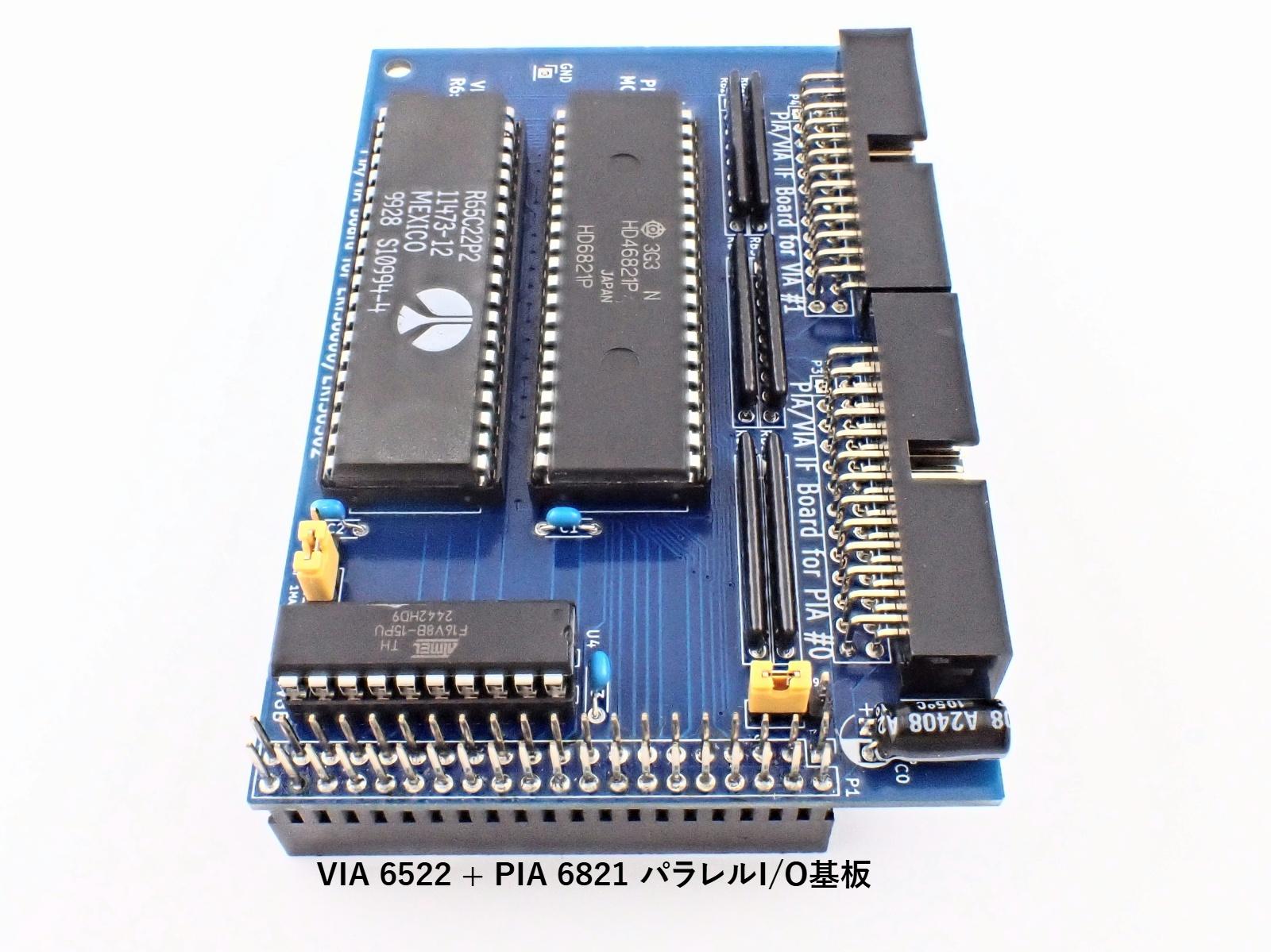

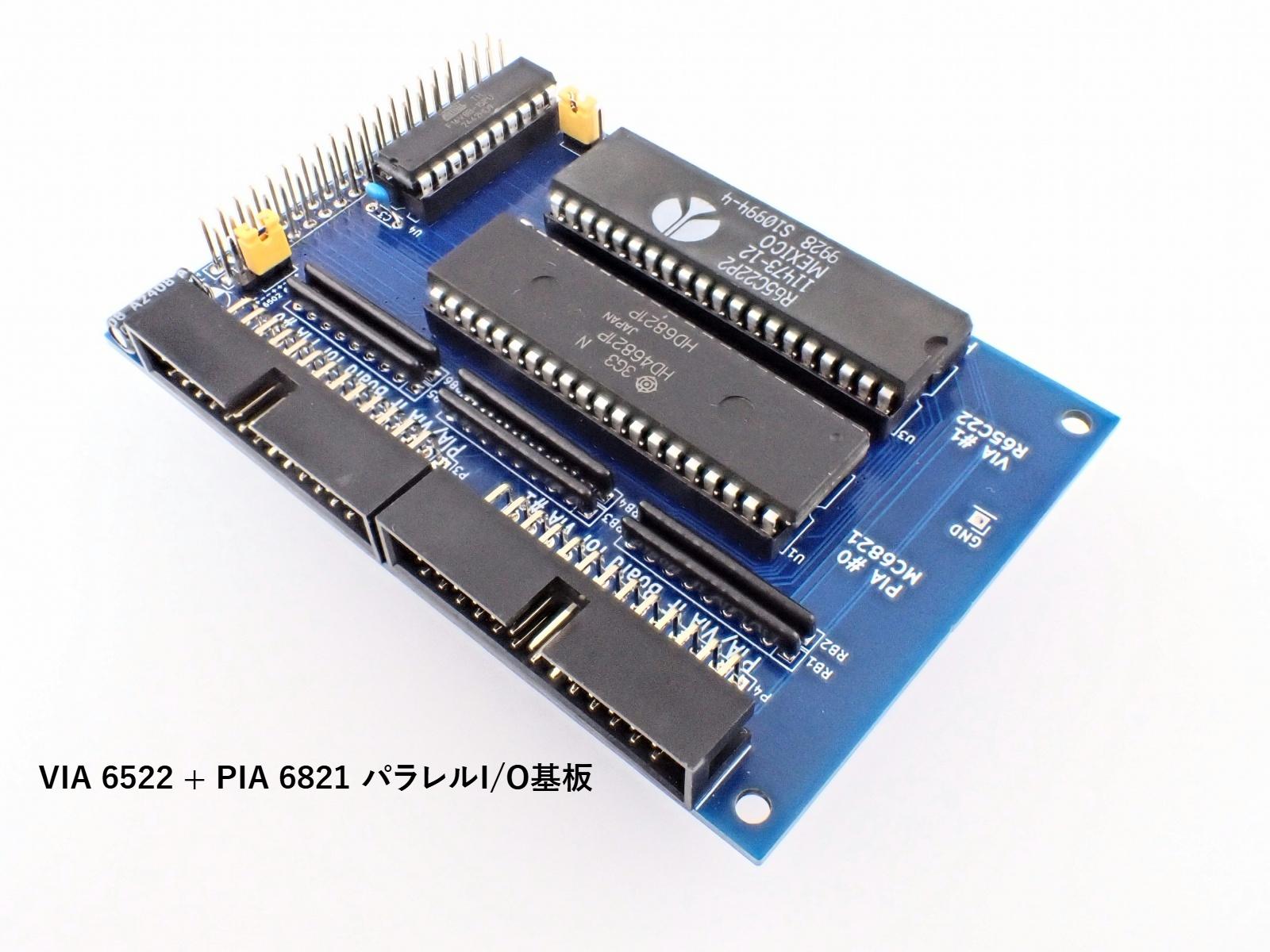

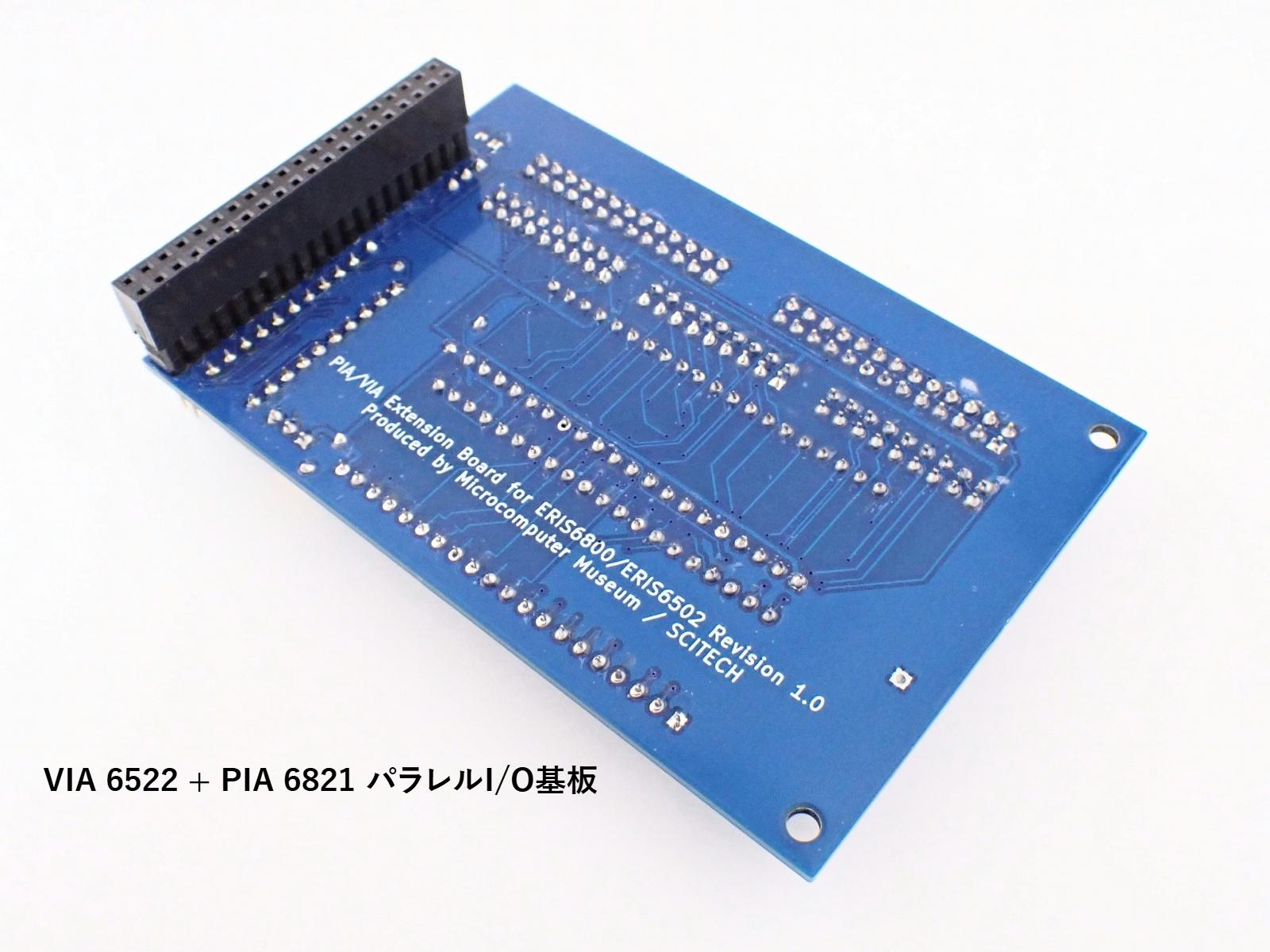

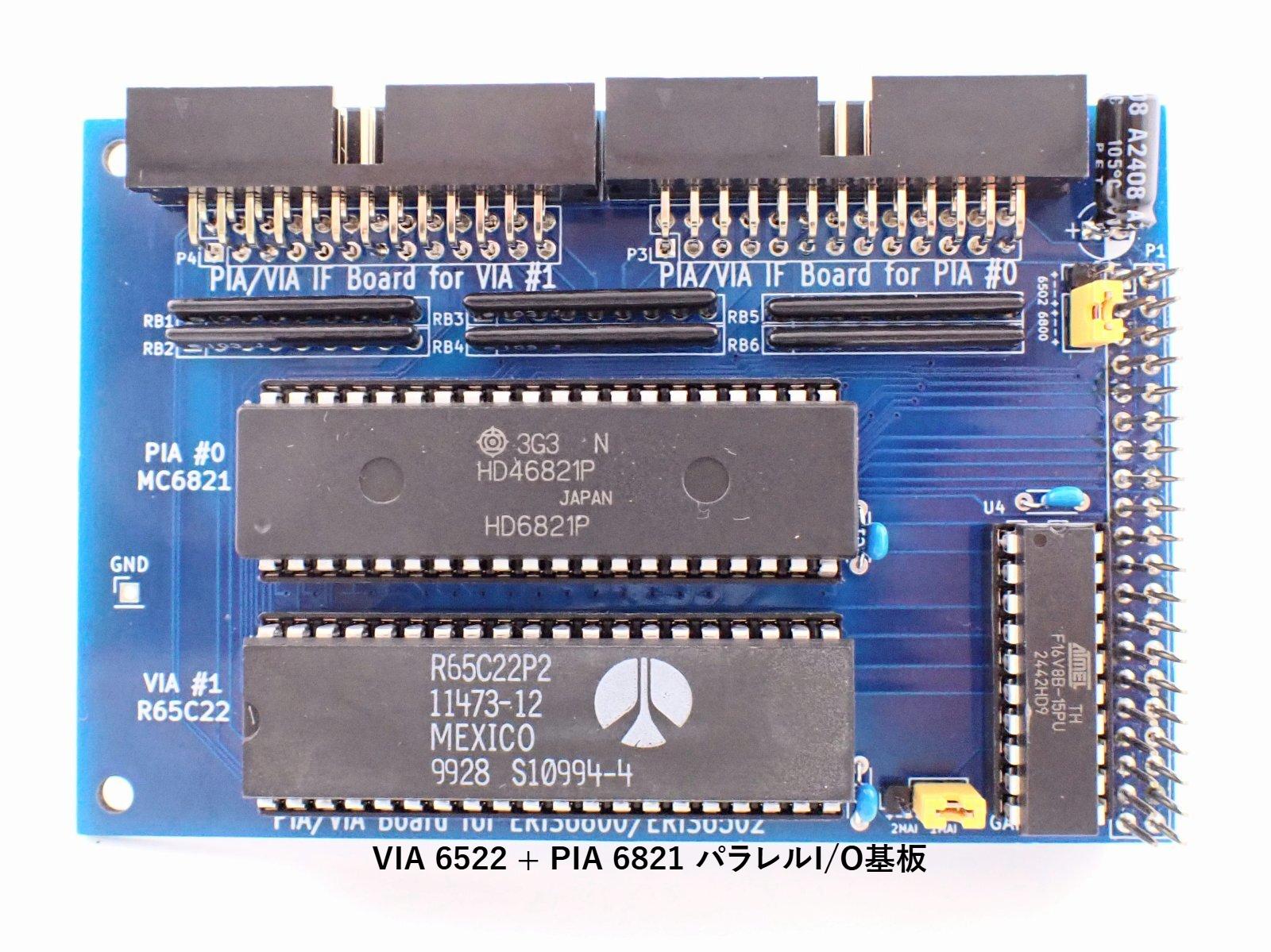

6502系CPU用に開発された伝説的なパラレルインターフェースLSI「VIA6522」と、6800系パラレルインターフェースLSI PIA6821の両方を搭載したパラレルインターフェースカードです。
実装するVIA6522 チップは、航空宇宙分野で有名な、ロックウエルインターナショナル社製です。
ロックウエルインターナショナル社は、アポロ宇宙船、スペースシャトル、B1爆撃機を開発した米国の伝説的なハイテク企業です。

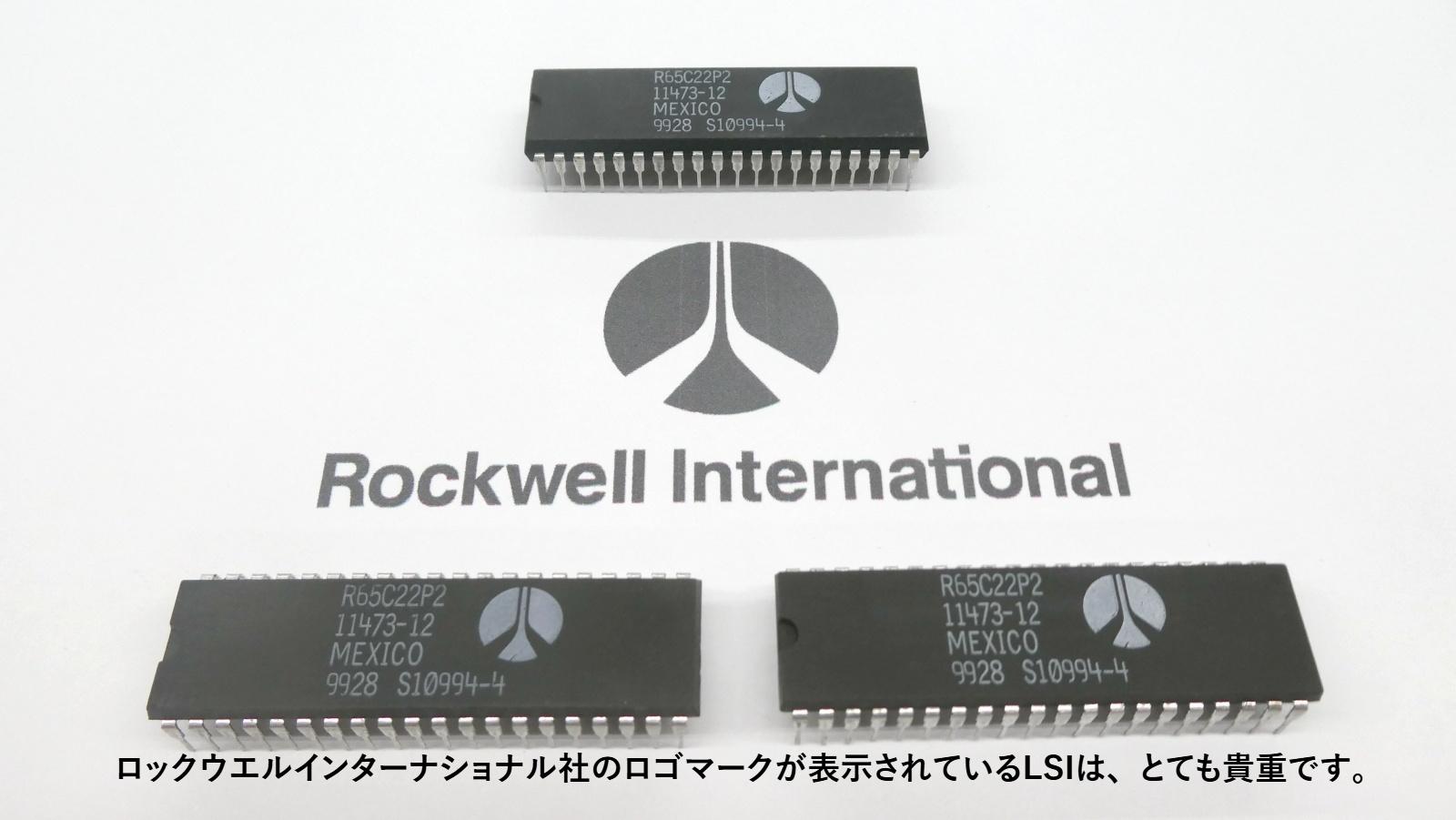

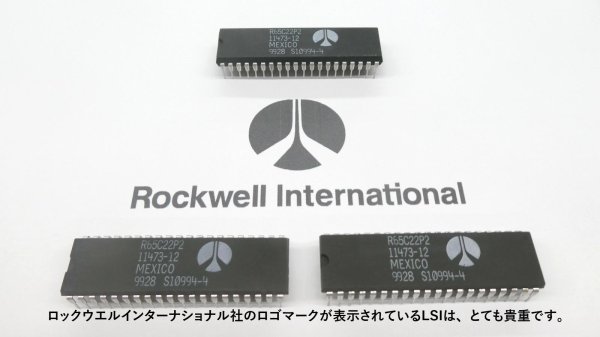

ロックウエルインターナショナル社のロゴマークが表示されているLSIは、とても貴重です。
VIA6522は、8bitパラレルインターフェース2式と、タイマー機能を内蔵しています。
PIA6821は、8bitパラレルインターフェース2式を内蔵しています。

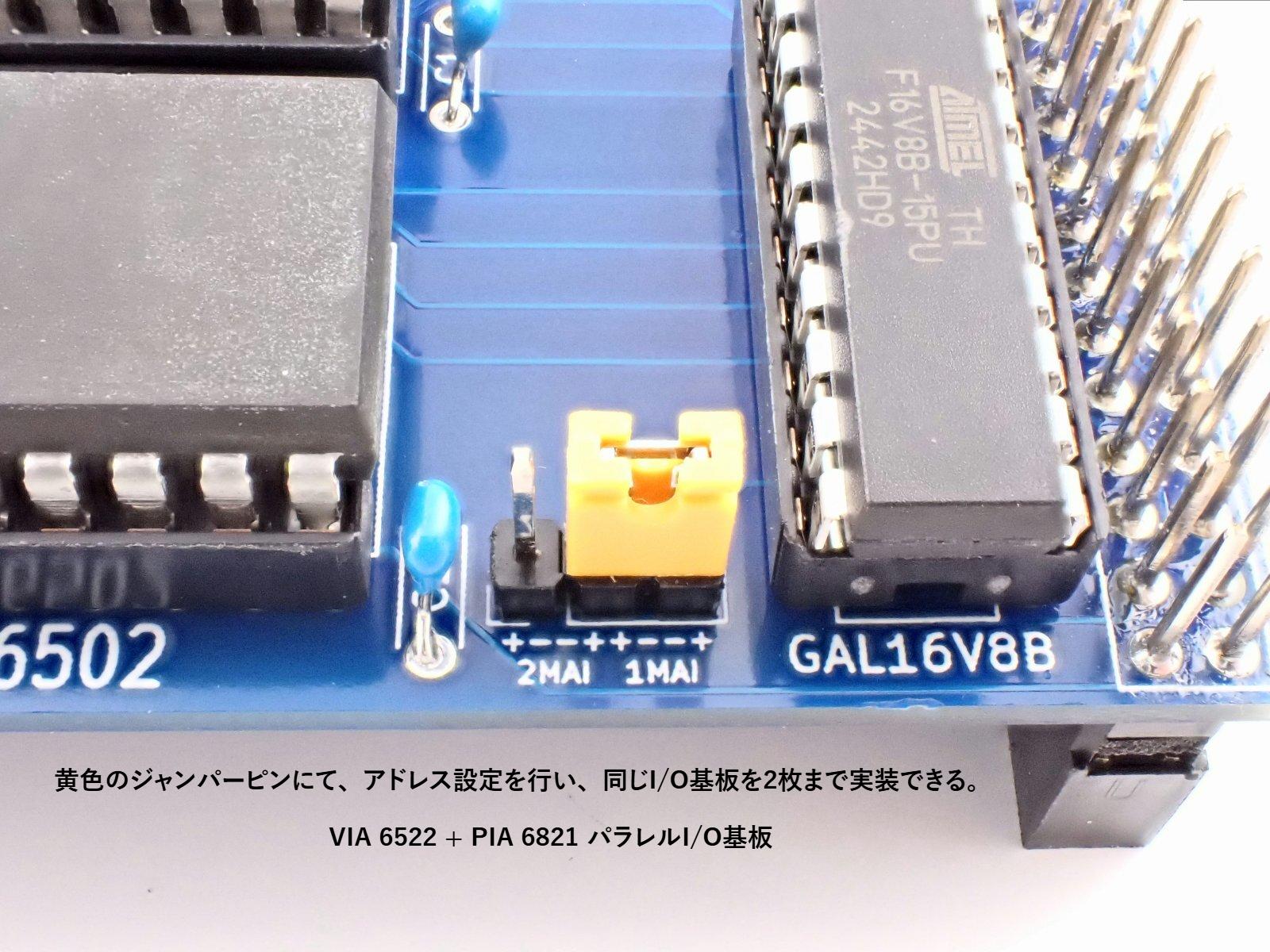

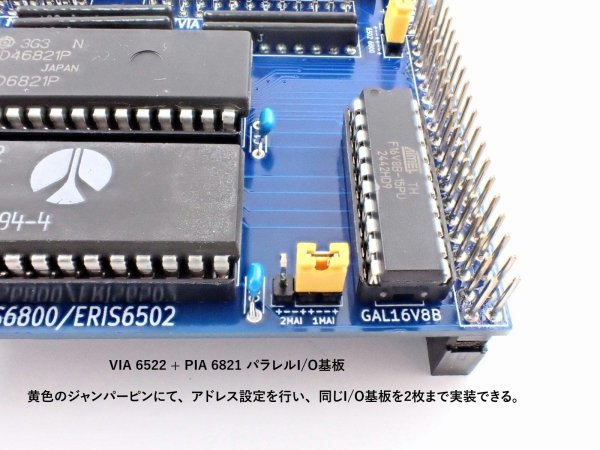

基板上のジャンパーピンを切り替える事で、ERIS6800 CPU基板に2枚の「VIA6522-6800-FP-RK」基板を実装できます。

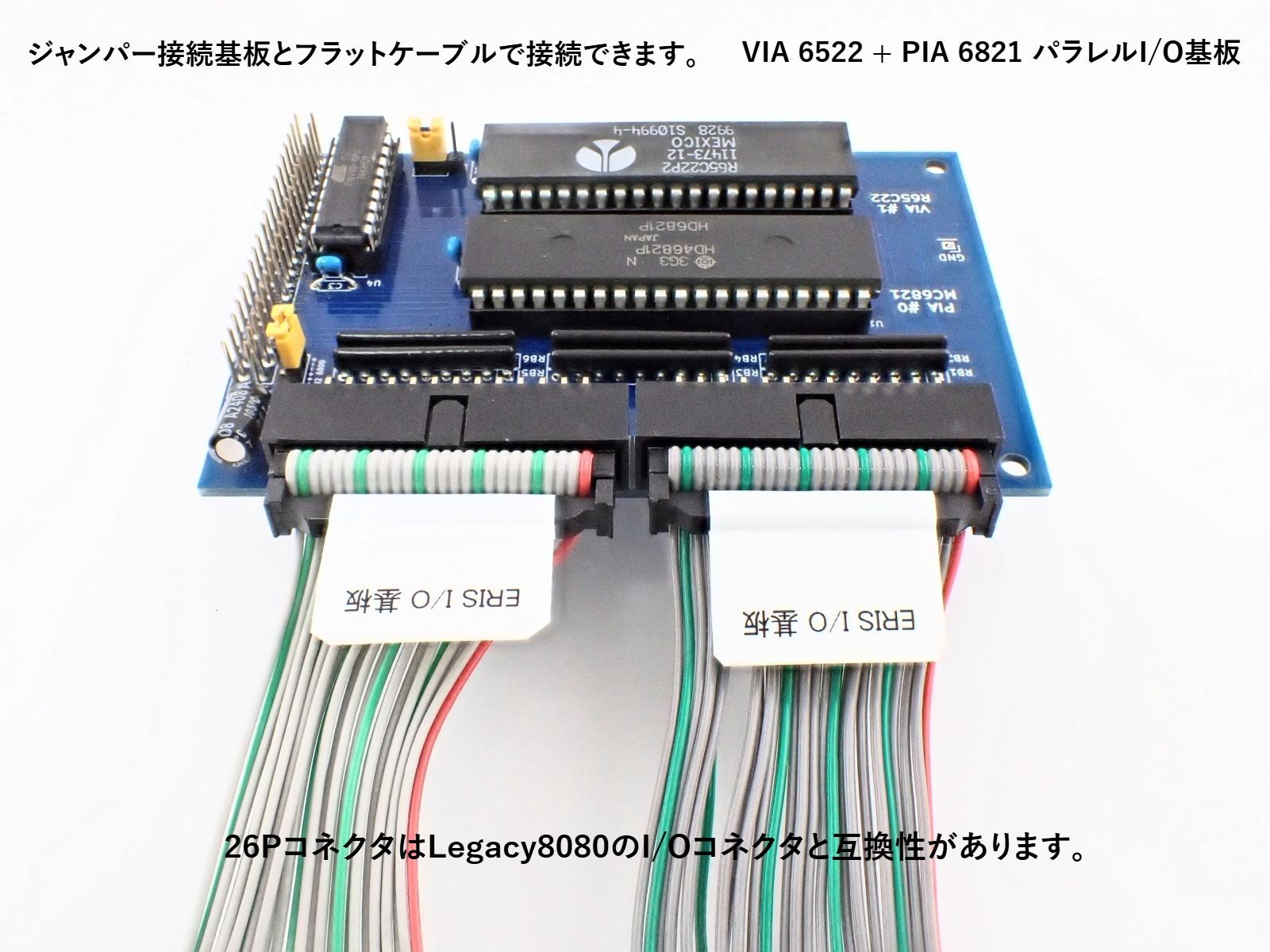

26Pフラットケーブルで、ジャンパー基板と接続して、ブレイクアウト基板としてブレッドボード等に組んだ回路と接続できます。
ERIS6800は、同じ種類のI/Oインターフェース基板を最大2枚まで増設できます。
ERIS6800は、異なる種類のI/Oインターフェース基板を最大4枚まで増設できます。
増設例：1
・PPI 8255 パラレルI/O基板 アドレス設定 1
・PPI 8255 パラレルI/O基板 アドレス設定 2
・PIA 6821 パラレルI/O基板
・VIA 6522 パラレルI/O基板
増設例：2
・PIA 6821 パラレルI/O基板 アドレス設定 1
・PIA 6821 パラレルI/O基板 アドレス設定 2
・PPI 8255 パラレルI/O基板
・VIA 6522 パラレルI/O基板
増設例：3
・VIA 6522 パラレルI/O基板 アドレス設定 1
・VIA 6522 パラレルI/O基板 アドレス設定 2
・PPI 8255 パラレルI/O基板
・PIA 6522 パラレルI/O基板
増設例：4
・PPI 8255 パラレルI/O基板 アドレス設定 1
・PPI 8255 パラレルI/O基板 アドレス設定 2
・PIA 6821 パラレルI/O基板 アドレス設定 1
・PIA 6821 パラレルI/O基板 アドレス設定 2

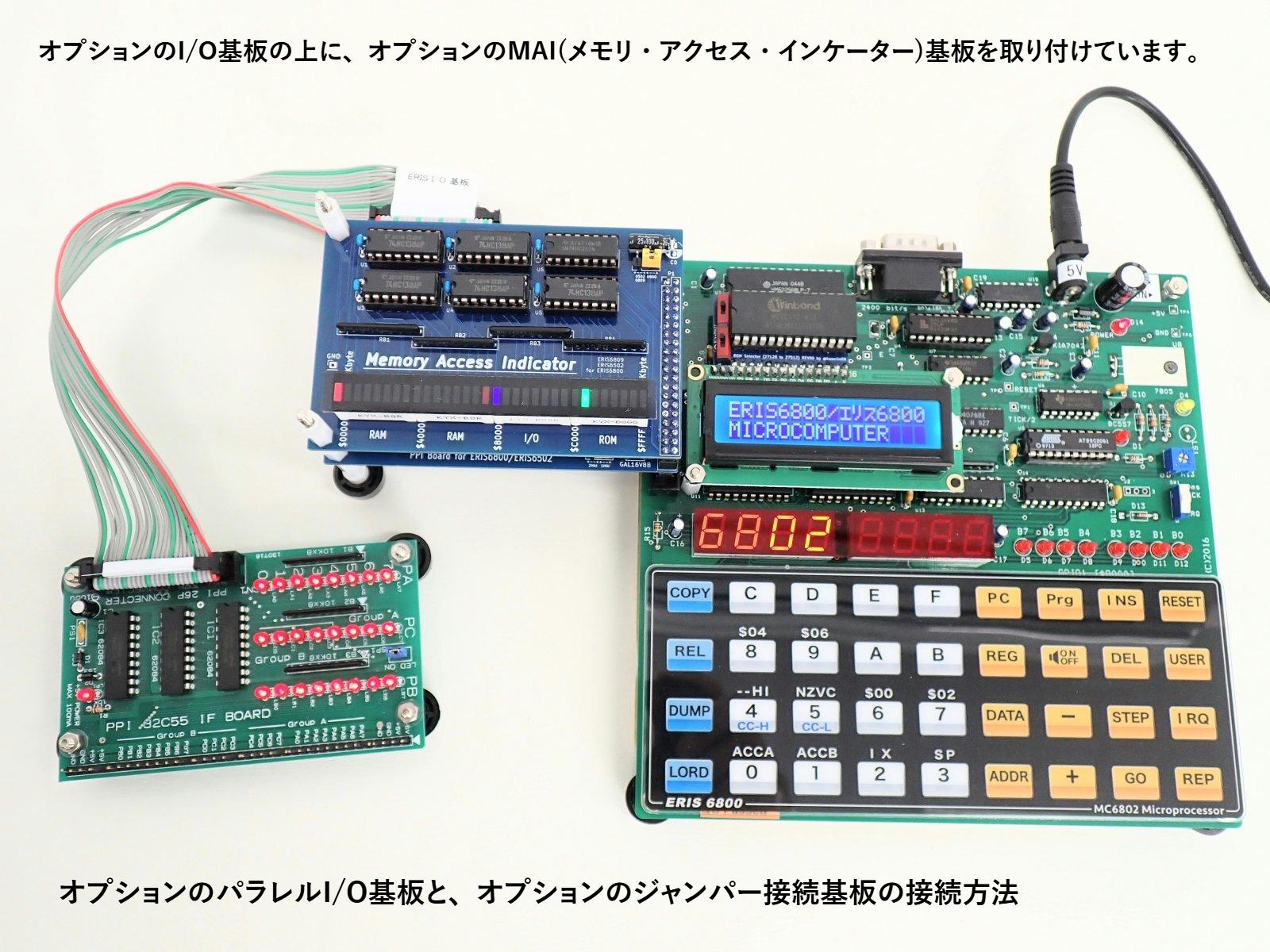

ERIS6800の最大構成では、パラレルI/O基板 4枚 + MAI基板 1枚の合計5枚の基板を増設できます。
最大構成例
・PPI 8255 パラレルI/O基板 アドレス設定 1
・PPI 8255 パラレルI/O基板 アドレス設定 2
・PIA 6821 パラレルI/O基板
・VIA 6522 パラレルI/O基板
・MAI基板 メモリ・アクセス・インジケーター
入出力コネクタ：26ピンコネクタで8biit ポート ｘ3個と電源線を接続します。
ERIS6800用インターフェース基板間で共通仕様になっています。
実験に便利な、ジャンパー接続基板(ブレイクアウト端子)を用意しています。
Legacy8080の26P I/Oコネクタと互換性があります。
実装VIAの仕様：オリジナルVIA MOS6522の互換品 ロックウェル社製 R65C22 を実装します。
VIA+PIA基板の大きさ 横幅：10cm、奥行：6.5cm、高さ：3cm （突起部含む）
付属品
・I/O基板、周辺基板を重ねて実装するためのスペーサー 2個

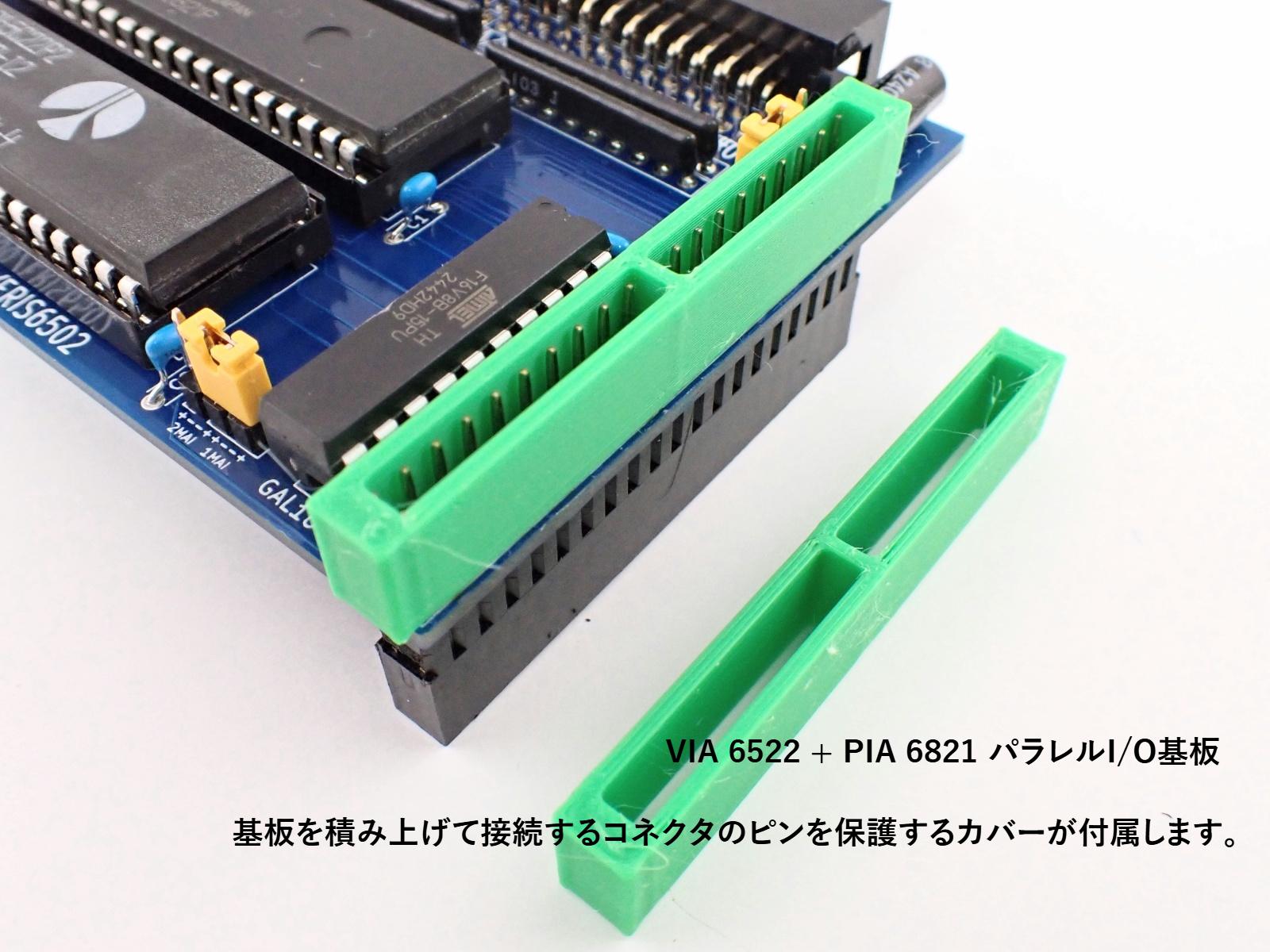

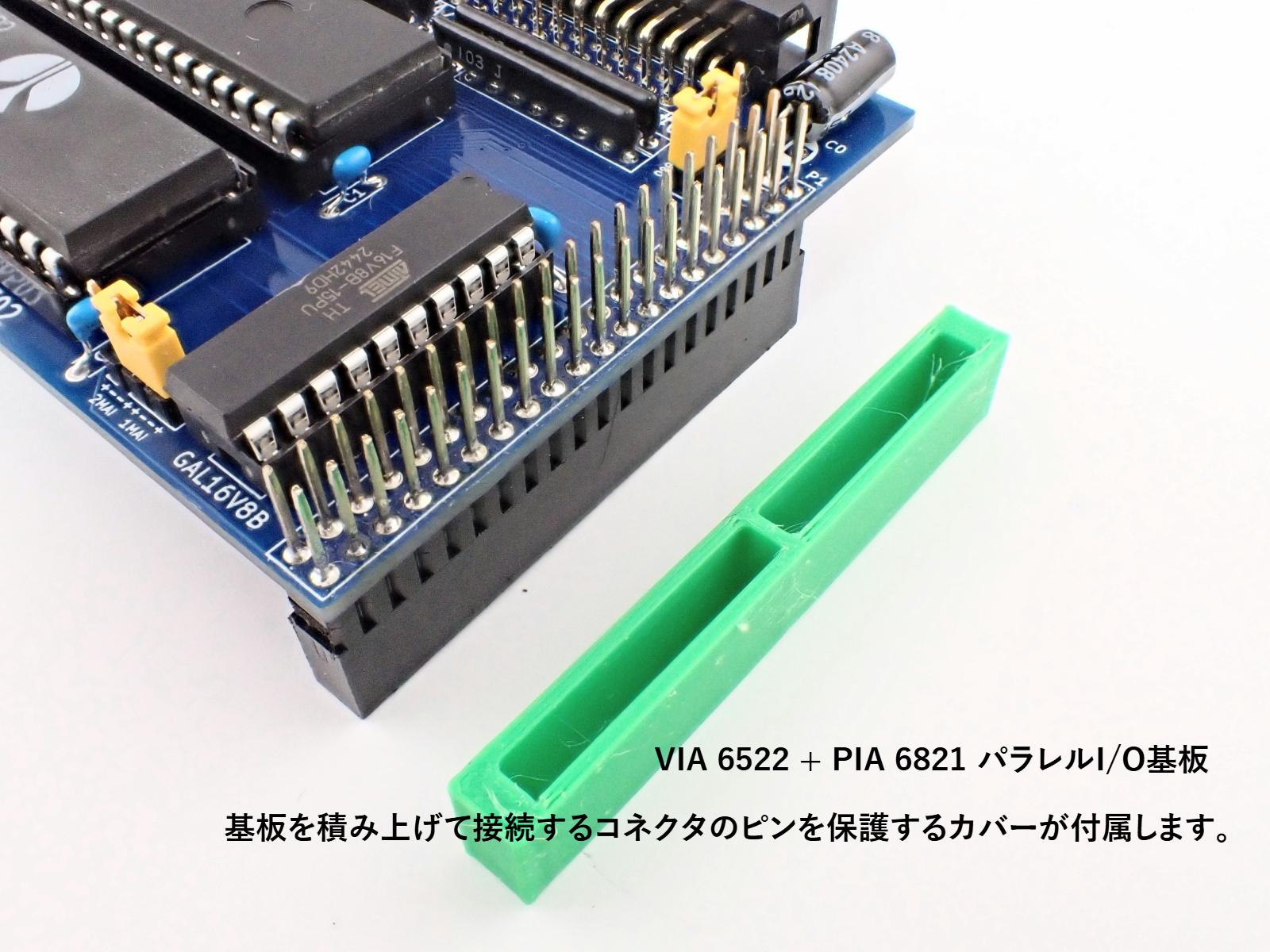

・スタック接続コネクタピンの保護カバー(緑色) 1個
・PDF版のマニュアル
（初期に付属するのは暫定版のマニュアルになります。正式版が完成しだい配布します。）
納期
・在庫表示が有る場合の標準納期は、ご注文(お支払い確認)より1週間です。
・完成品が在庫切れになると、自動的に「受注生産」表示に切り替わります。
・受注生産の表示が有る場合は、納期に4週間ほどかかる場合があります。
・正確な納期は、ご注文後にご連絡いたします。
その他事項
・本製品の仕様、販売価格を予告なく変更する場合があります。
