PPI 8255 2個搭載パラレルI/O基板 完成品 [PPI8255-6800-FP]
PPI 8255 2個搭載パラレルI/O基板 完成品
[PPI8255-6800-FP]
販売価格: 16,000円(税別)
(税込: 17,600円)
在庫わずか
商品詳細
8bitマイコンの面白さは、I/O機能を利用した外部機器制御です。
高度なオペレーティングシステムを持たない8bitマイコンは、APIを利用する事無く、外部機器を簡単に直接制御できます。
手軽に外部機器の制御を楽しんでいただける様に、多彩なI/O基板をご用意しました。
PPI 8255 パラレルI/O基板のご説明
8080系CPU用に開発された標準的なパラレルインターフェースLSI「PPI8255」を2個搭載したパラレルインターフェースカードです。
8080系のCPUバスに接続する仕様ですが、問題無く6800系のCPUバスに接続して利用できます。

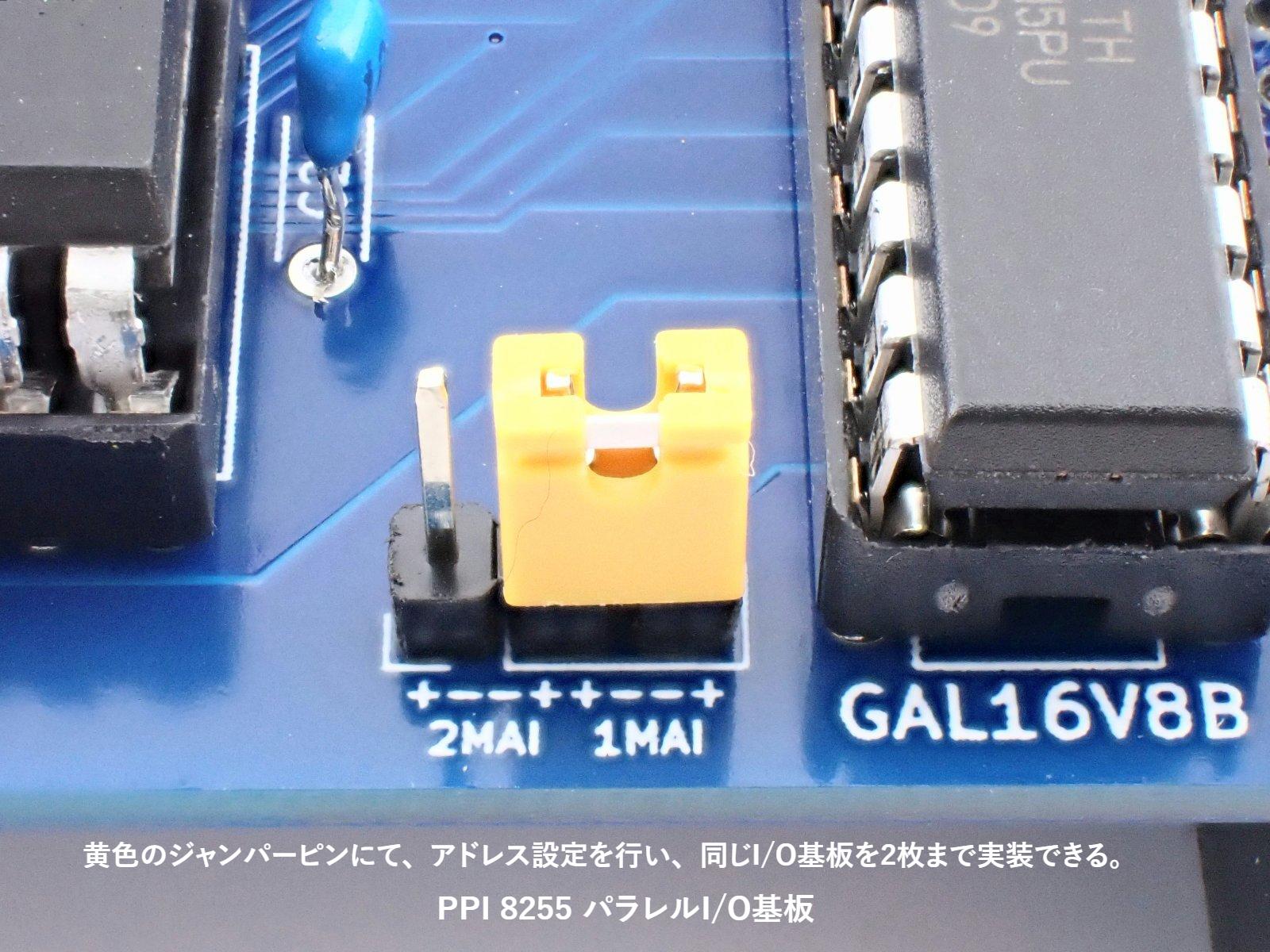

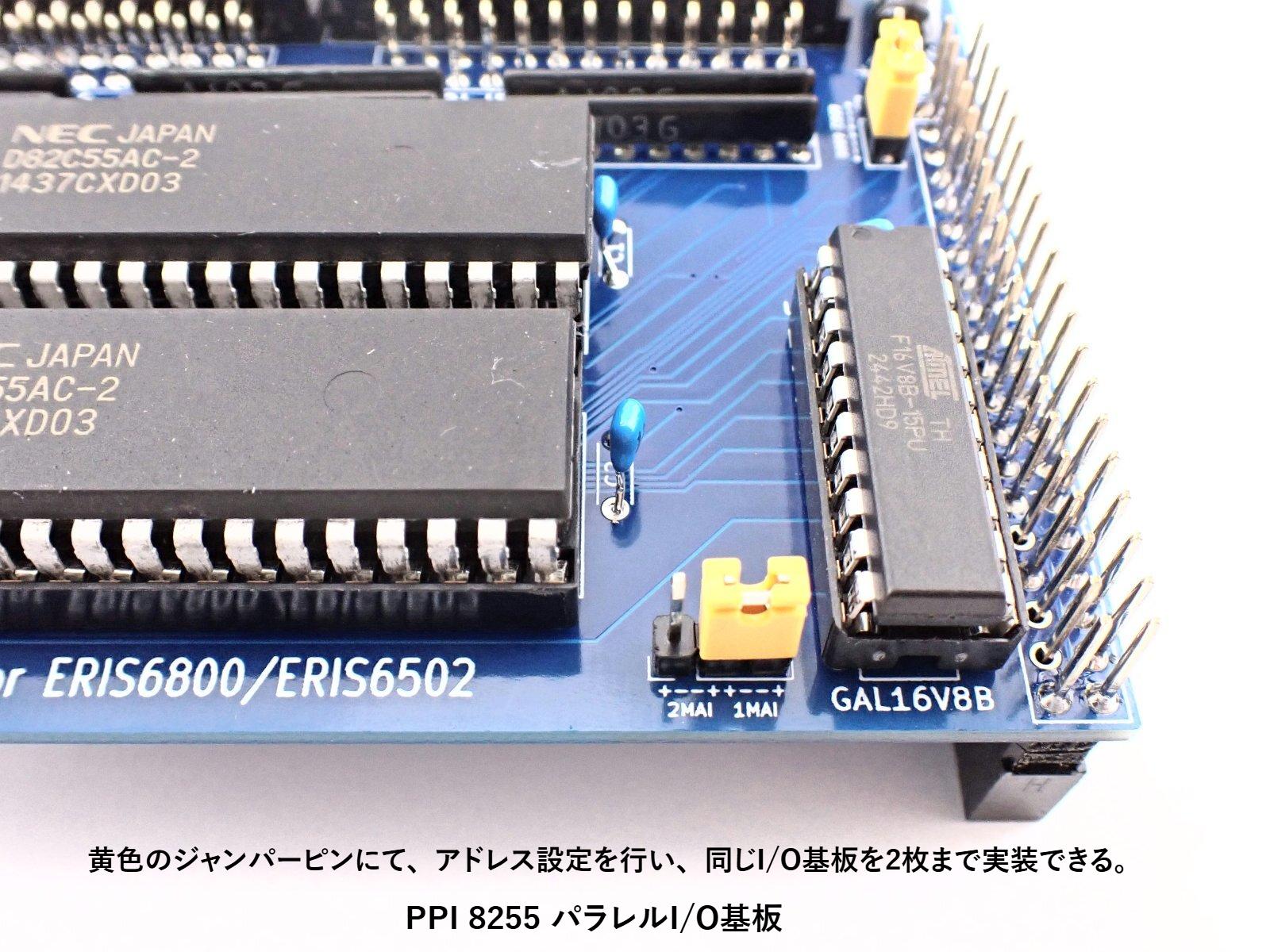

基板上のアドレス設定ジャンパーピンを切り替える事で、ERIS6800 CPU基板に2枚の「PPI8255-6800-FP」基板を実装できます。
PPI8255は、8bitパラレルインターフェース3ポートを内蔵しています。
このPPI 8255 パラレルI/O基板 1枚で、8bitパラレルインターフェース X 6ポート 合計48bit
このPPI 8255 パラレルI/O基板 2枚で、8bitパラレルインターフェース X 12ポート 合計96bit
大量のパラレル インターフェースを利用する事ができます。
パラレルポートを多数必要な場合は、8bitパラレルインターフェース3式を内蔵している8255系が便利です。

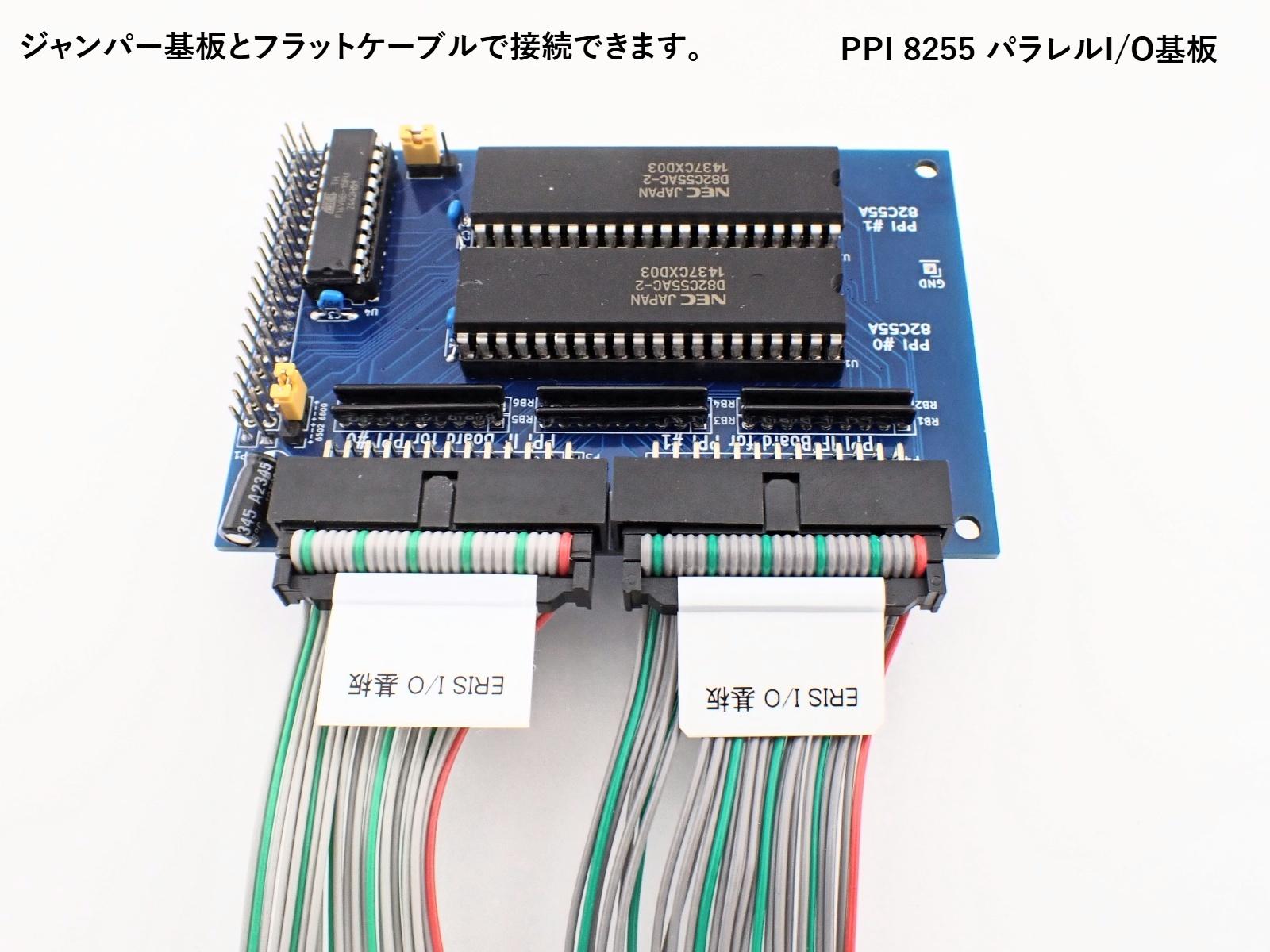

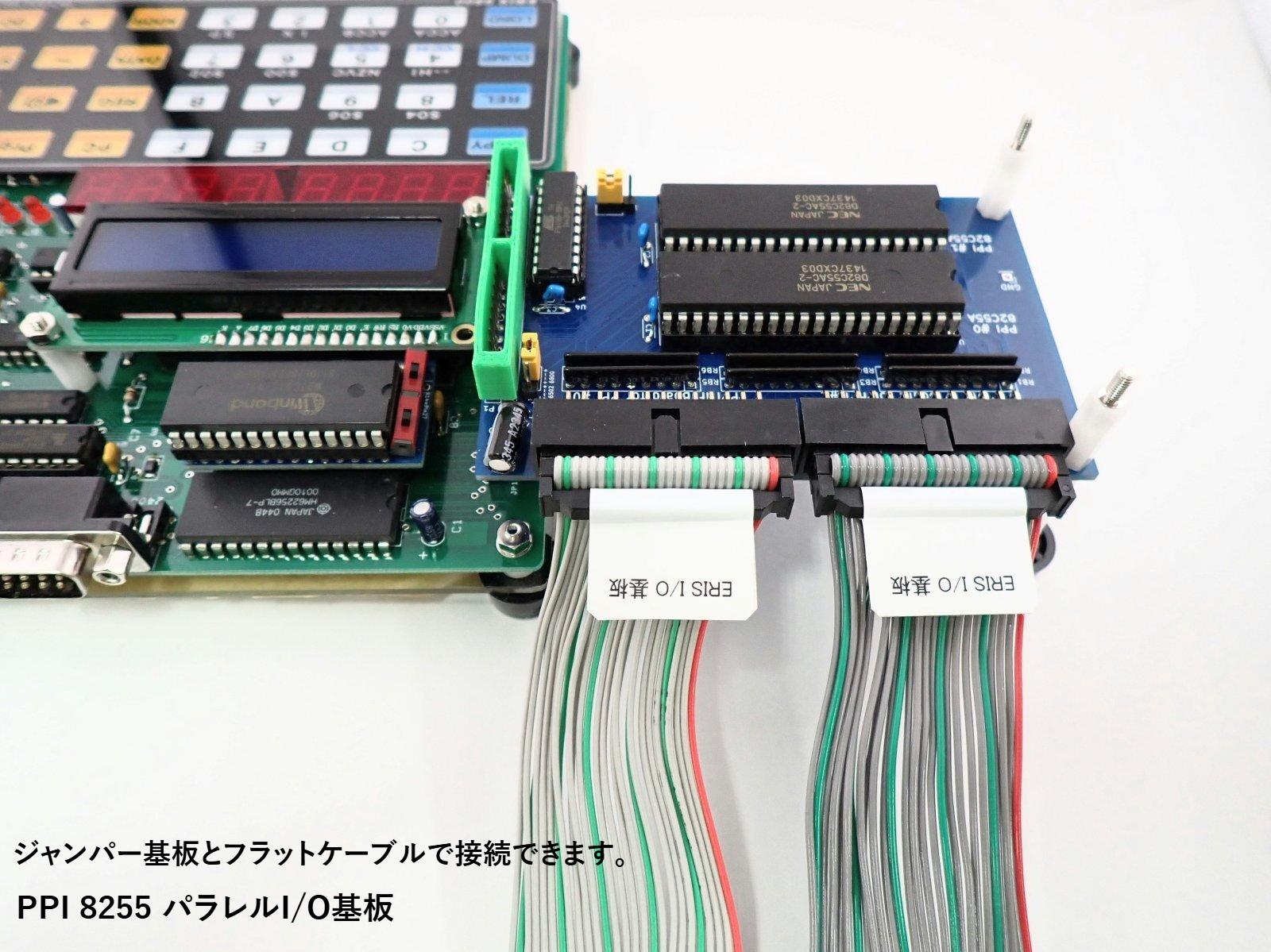

26Pフラットケーブルで、ジャンパー基板と接続して、ブレイクアウト基板としてブレッドボード等に組んだ回路と接続できます。
ERIS6800は、同じ種類のI/Oインターフェース基板を最大2枚まで増設できます。
ERIS6800は、異なる種類のI/Oインターフェース基板を最大4枚まで増設できます。
増設例：1
・PPI 8255 パラレルI/O基板 アドレス設定 1
・PPI 8255 パラレルI/O基板 アドレス設定 2
・PIA 6821 パラレルI/O基板
・VIA 6522 パラレルI/O基板
増設例：2
・PIA 6821 パラレルI/O基板 アドレス設定 1
・PIA 6821 パラレルI/O基板 アドレス設定 2
・PPI 8255 パラレルI/O基板
・VIA 6522 パラレルI/O基板
増設例：3
・VIA 6522 パラレルI/O基板 アドレス設定 1
・VIA 6522 パラレルI/O基板 アドレス設定 2
・PPI 8255 パラレルI/O基板
・PIA 6522 パラレルI/O基板
増設例：4
・PPI 8255 パラレルI/O基板 アドレス設定 1
・PPI 8255 パラレルI/O基板 アドレス設定 2
・PIA 6821 パラレルI/O基板 アドレス設定 1
・PIA 6821 パラレルI/O基板 アドレス設定 2

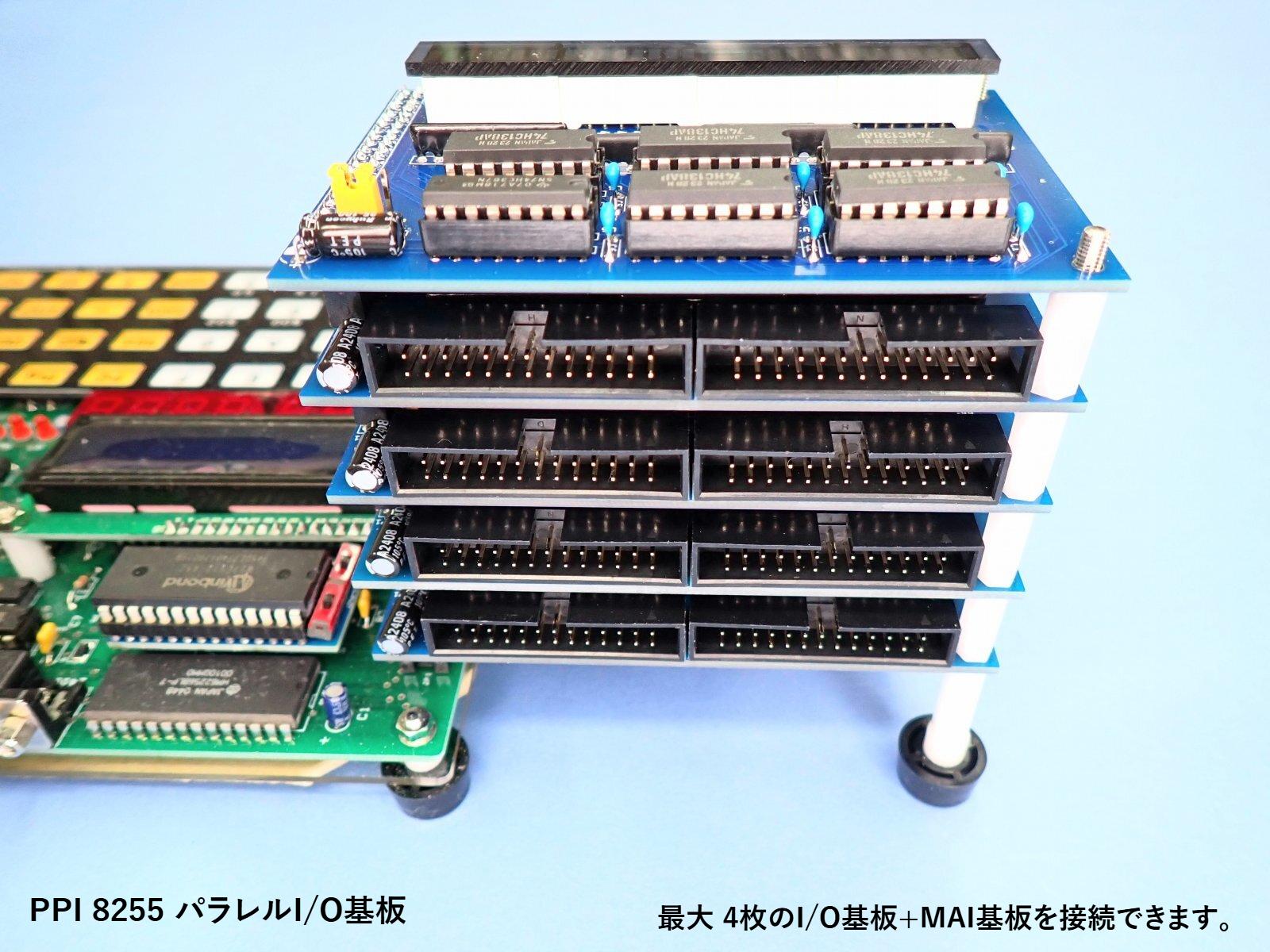

ERIS6800の最大構成では、パラレルI/O基板 4枚 + MAI基板 1枚の合計5枚の基板を増設できます。
最大構成例
・PPI 8255 パラレルI/O基板 アドレス設定 1
・PPI 8255 パラレルI/O基板 アドレス設定 2
・PIA 6821 パラレルI/O基板
・VIA 6522 パラレルI/O基板
・MAI基板 メモリ・アクセス・インジケーター
入出力コネクタ：26ピンコネクタで8biit ポート ｘ3個と電源線を接続します。
ERIS6800用インターフェース基板間で共通仕様になっています。
実験に便利な、ジャンパー接続基板(ブレイクアウト端子)を用意しています。
Legacy8080の26P I/Oコネクタと互換性があります。
実装PPIの仕様：8255互換品のPPIを実装します。製造メーカーや型番の指定はできません。
PPI基板の大きさ 横幅：10cm、奥行：6.5cm、高さ：3cm （突起部含む）
付属品

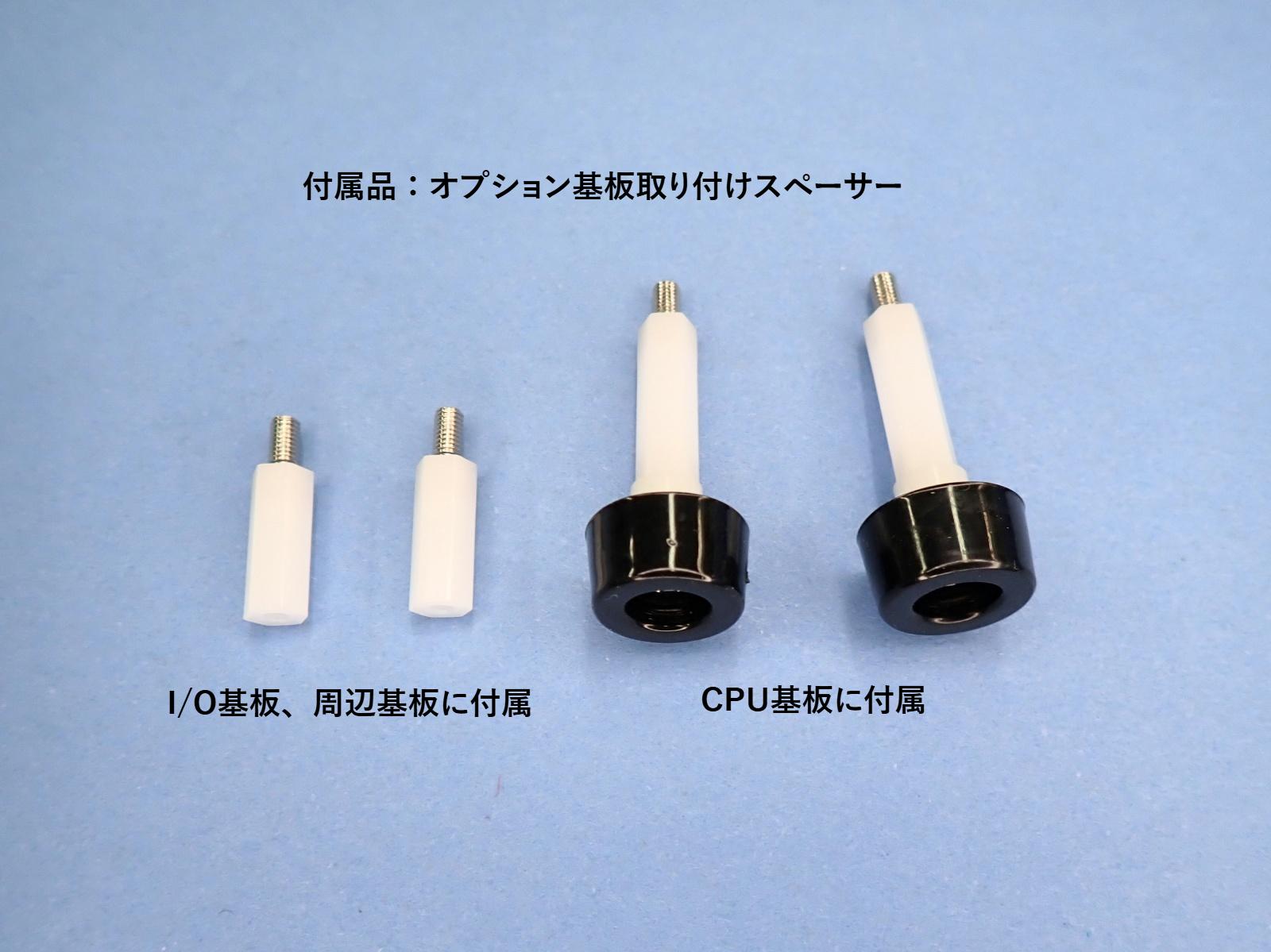

・I/O基板、周辺基板を重ねて実装するためのスペーサー 2個

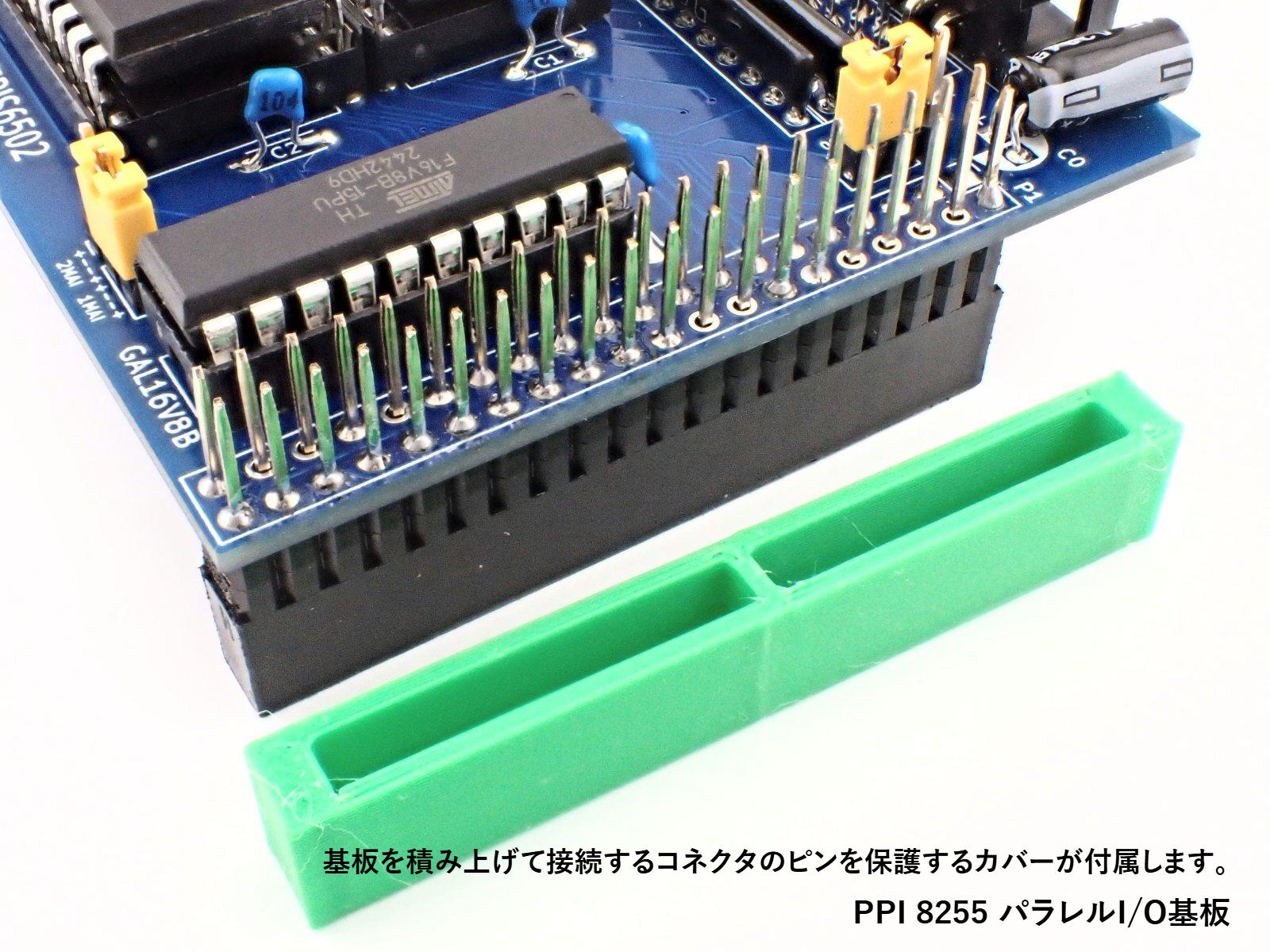

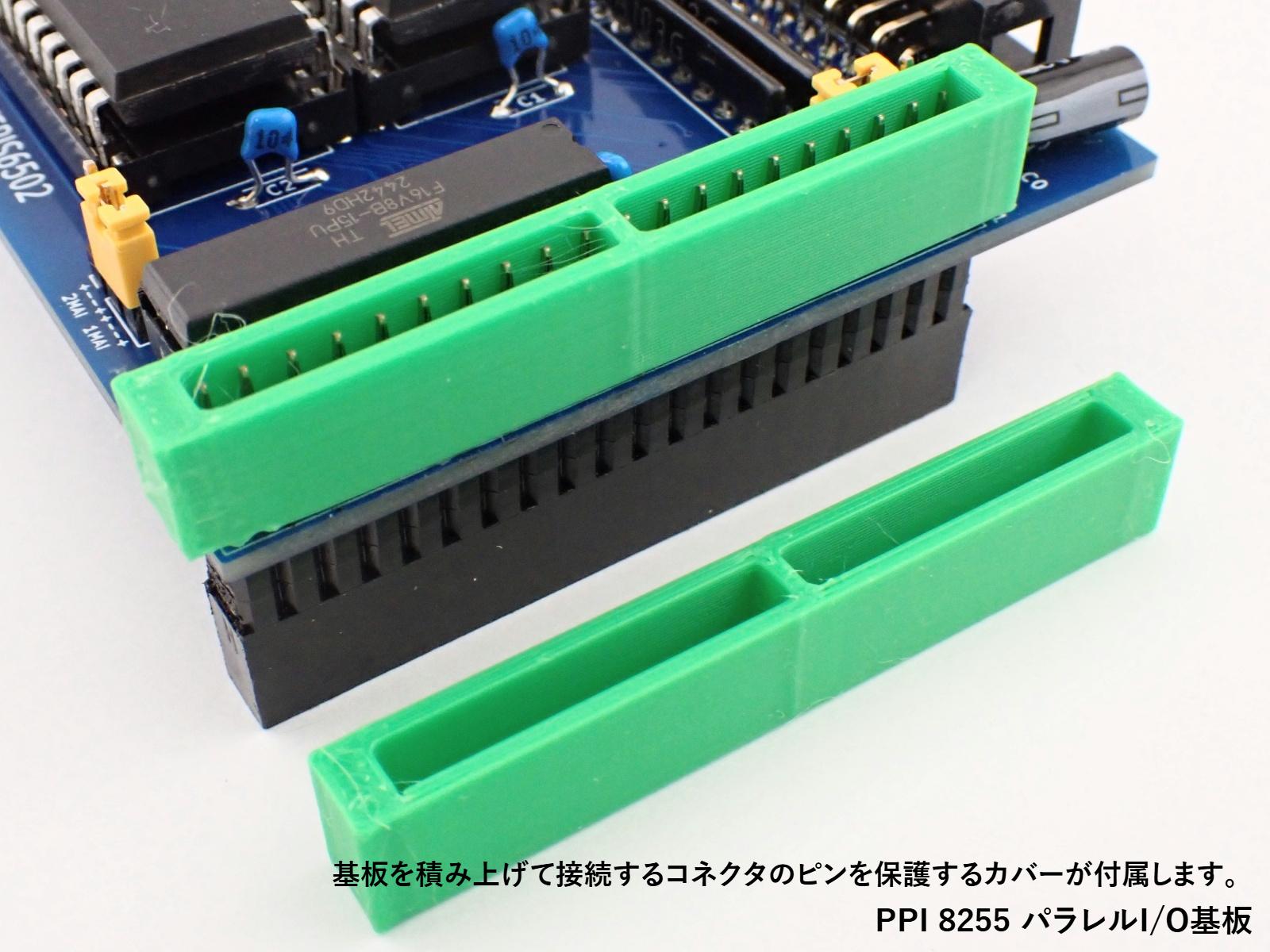

・スタック接続コネクタピンの保護カバー(緑色) 1個
・PDF版のマニュアル
（初期に付属するのは暫定版のマニュアルになります。正式版が完成しだい配布します。）
納期
・購入ボタン(カートに入れるボタン)そばに、在庫表示が有る場合の標準納期は、ご注文(お支払い確認)より1週間です。
・完成品が在庫切れになると、自動的に「受注生産」表示に切り替わります。
・購入ボタン(カートに入れるボタン)そばに、受注生産の表示が有る場合は、納期に4週間ほどかかる場合があります。
・正確な納期は、ご注文後にご連絡いたします。
