ERIS6800 既存ユーザー向け I/O制御実験セット　8chリレー基板+ステッピングモーター 2組 付 (CPU基板含まず) [Mechatro-01]

このセットは、ERIS6800 CPU基板の既存ユーザー向けの I/O制御実験セットです。
このI/O制御実験セットを追加する事で、8bitマイクロコンピュータの特徴を活かして、手軽にI/O制御実験を行えます。

ERIS6800 8bitマイコンは、オペレーティングシステム(OS)も、アプリケーション・インターフェース(API)も、デバイスドライバも有りません。
外部機器を、BASICやアセンブラなどのユーザープログラムから直接制御できます。

8bitマイクロコンピュータを活用した、I/O制御を実践する事で、基礎技術をしっかり学ぶ事が出来、今後に高度な技術を学ぶ準備が確実に出来ます。
将来、より発展する為に、基礎技術をしっかり学ぶ事が出来る、 I/O制御実験セットをお勧めいたします。

I/O制御実験セットの概要

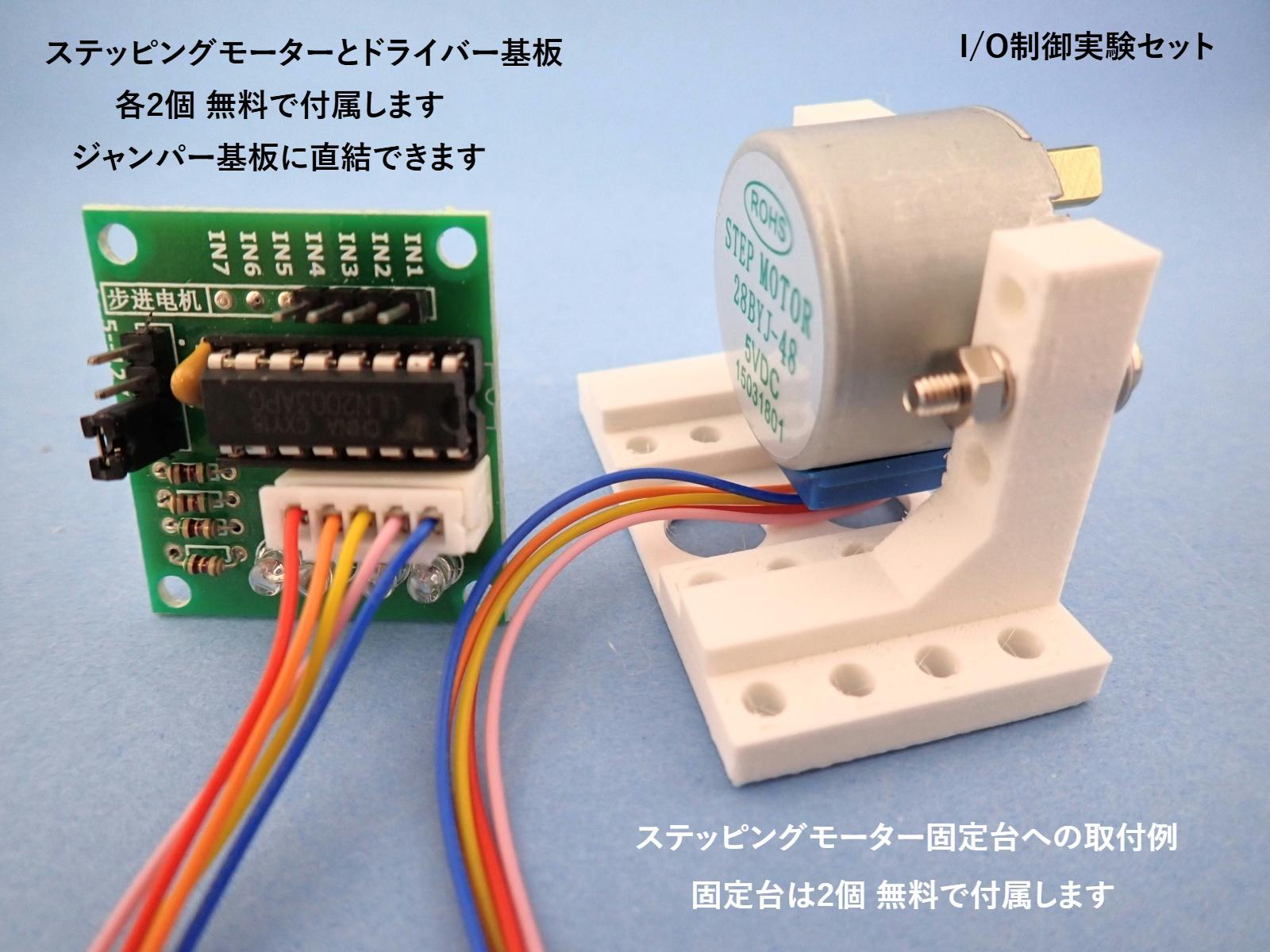

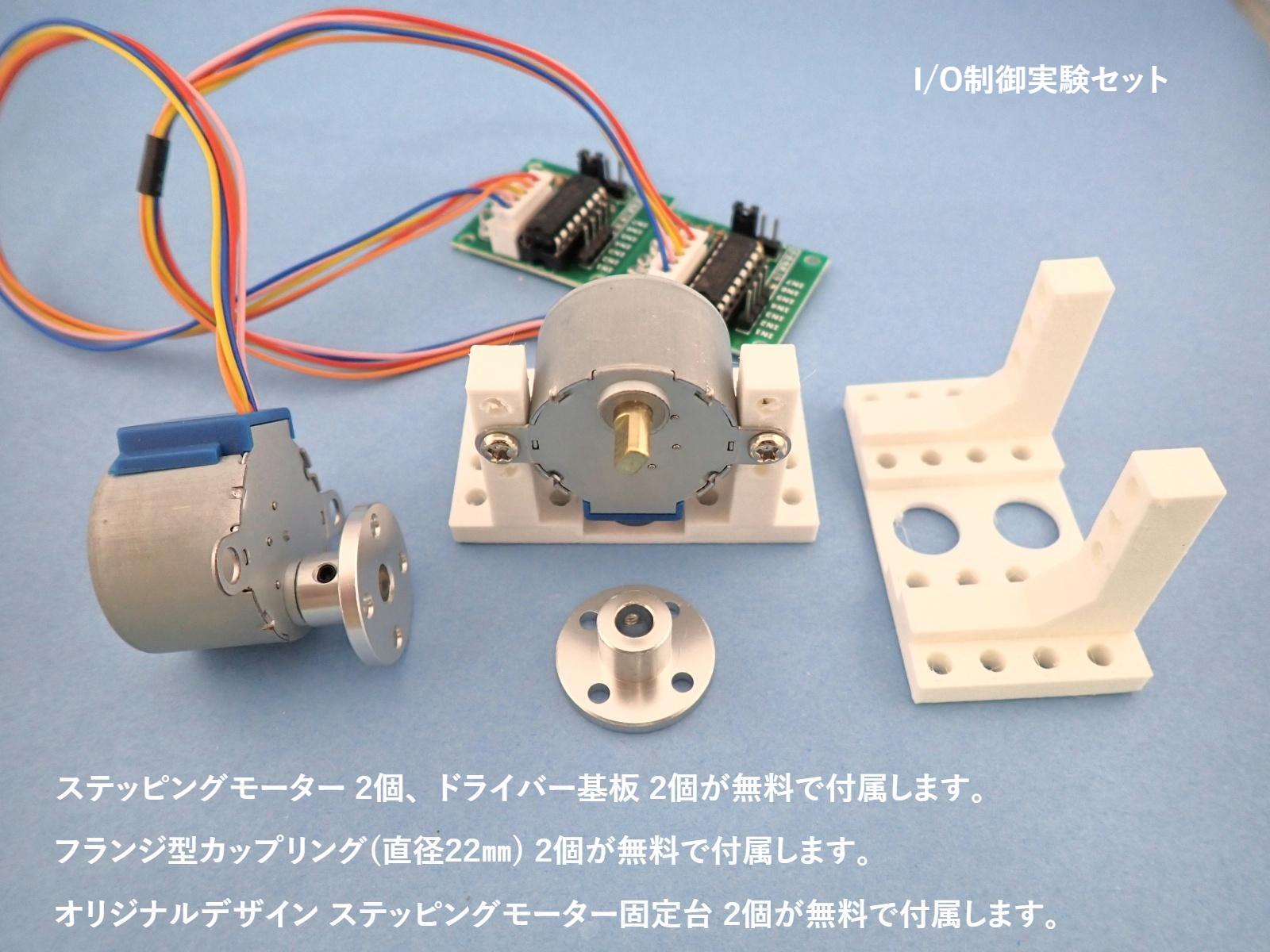

外部装置を動かすために小型ステッピングモーターとドライバー基板が2個 無料で付属します。

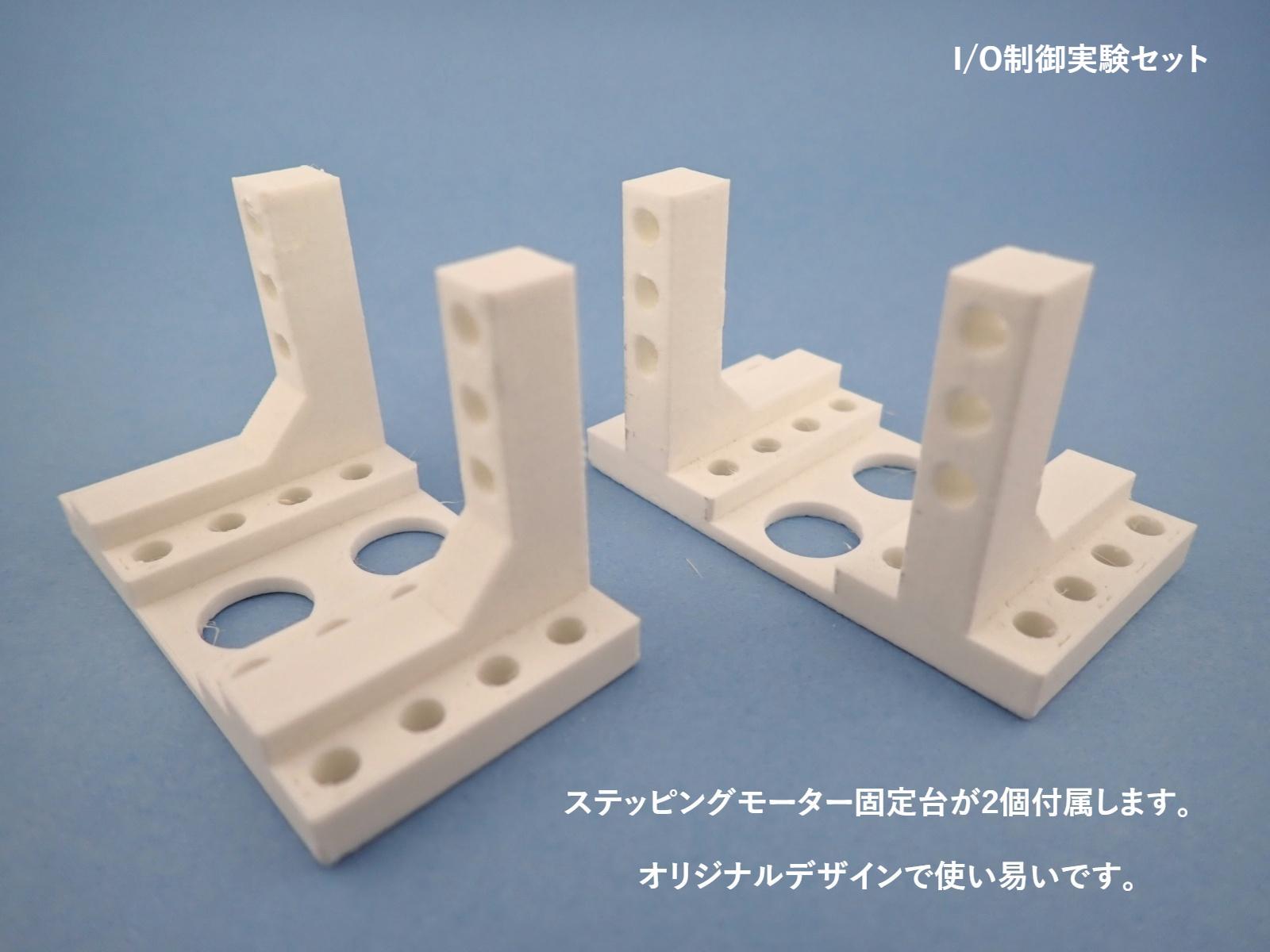

ステッピングモーターを固定するのに便利なオリジナルデザインのモーター固定台が無料で付属します。

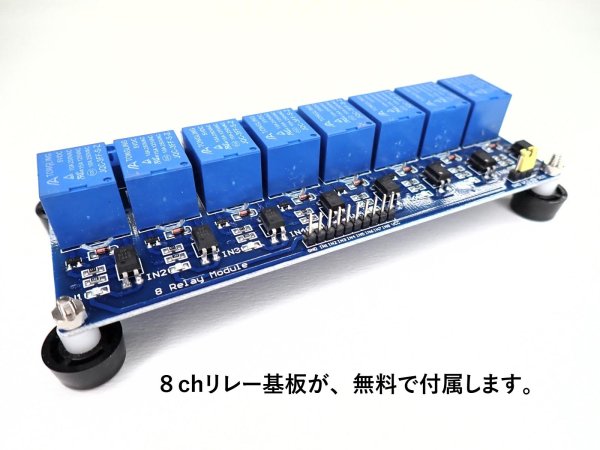

外部機器を制御するための8chリレー基板、リレー基板を接続するジャンパー線が無料で付属します。

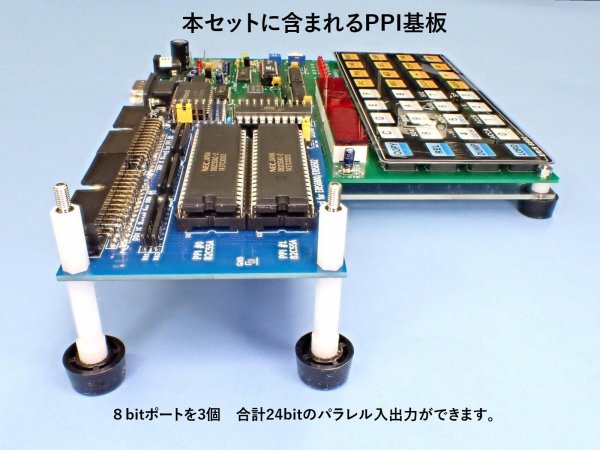

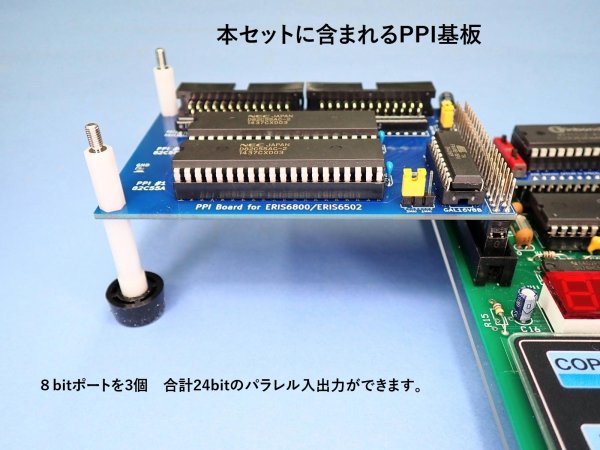

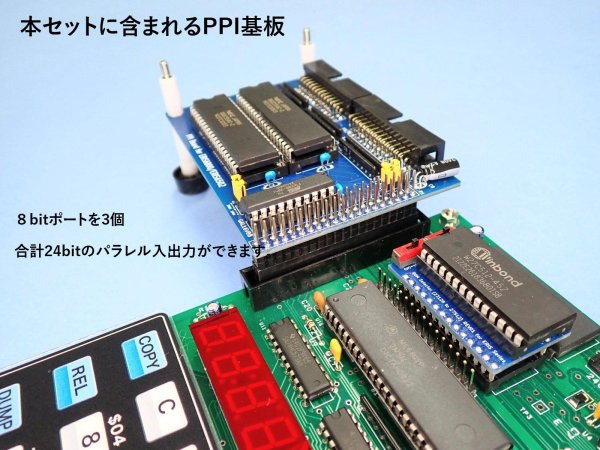

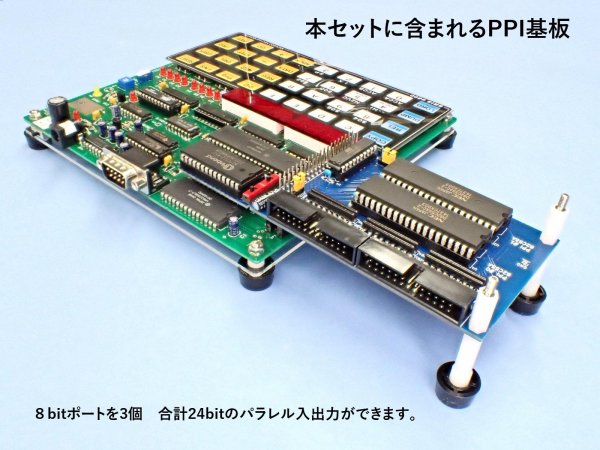

・PPI基板
外部機器を制御するために、汎用パラレル・インターフェースLSI PPI 8255をセットしました。
PPI 8255は、8bit I/Oポートを3個、24bitの入出力を行える便利な汎用インターフェースLSIです。

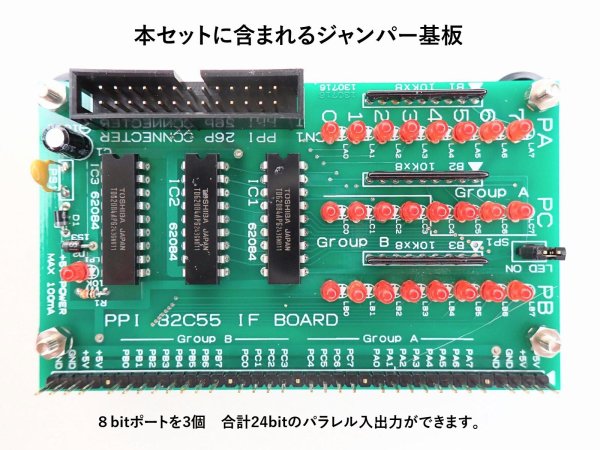

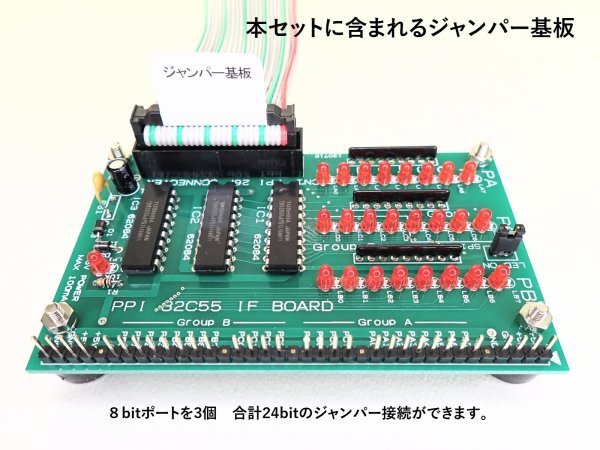

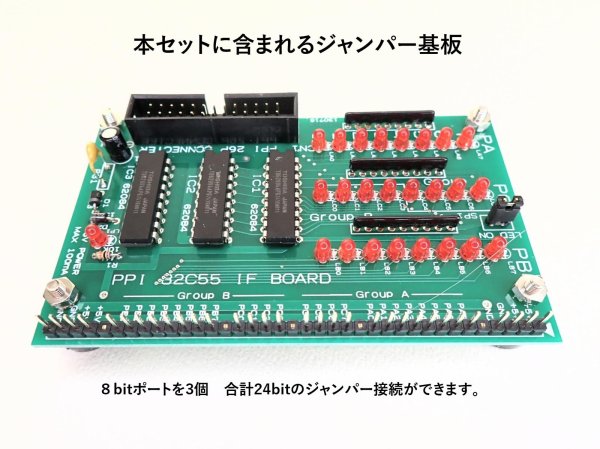

・ジャンパー接続基板
PPI 8255などの汎用パラレル・インターフェースLSIが持つ多数のI/O端子を、外部機器に簡単に接続できる、ジャンパー接続基板(ブレイクアウト基板)も用意しましした。
このジャンパー接続基板(ブレイクアウト基板)には、24個の端子が、Ｈ状態であるか、Ｌ状態であるかをモニターするLEDが24個実装されています。
これにより、プログラムからの信号出力状態や、外部のセンサーからの入力状態を目で見て確認できて、便利です。

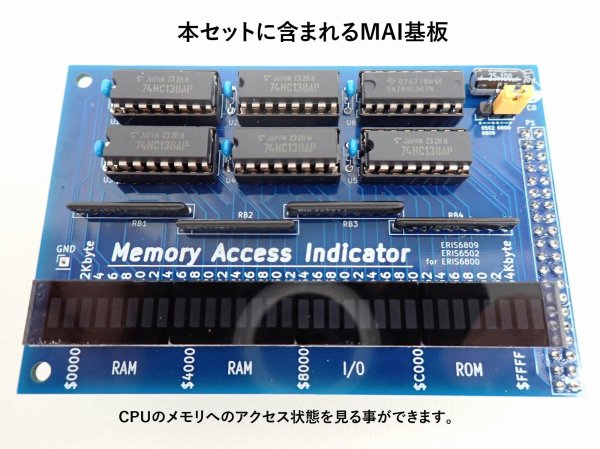

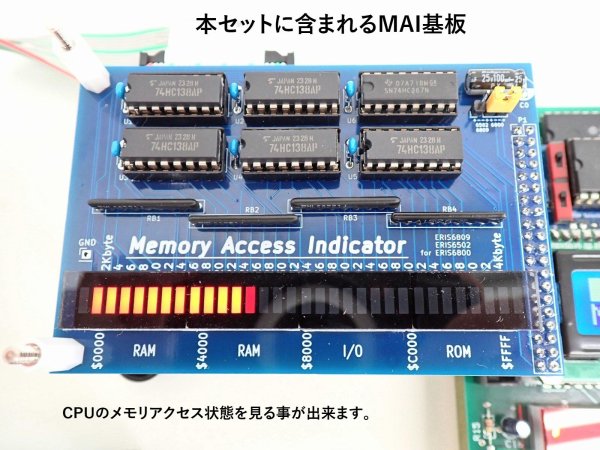

・メモリ・アクセス・インジケーター基板 (MAI基板)
プログラムの動作状況をビジュアルに観察できる「メモリ・アクセス・インジケーター」MAI基板をセットに含めました。
MAI基板は、ユーザープログラムの動作状態、I/Oポートへのアクセス状態を、目で見て知る事ができます。

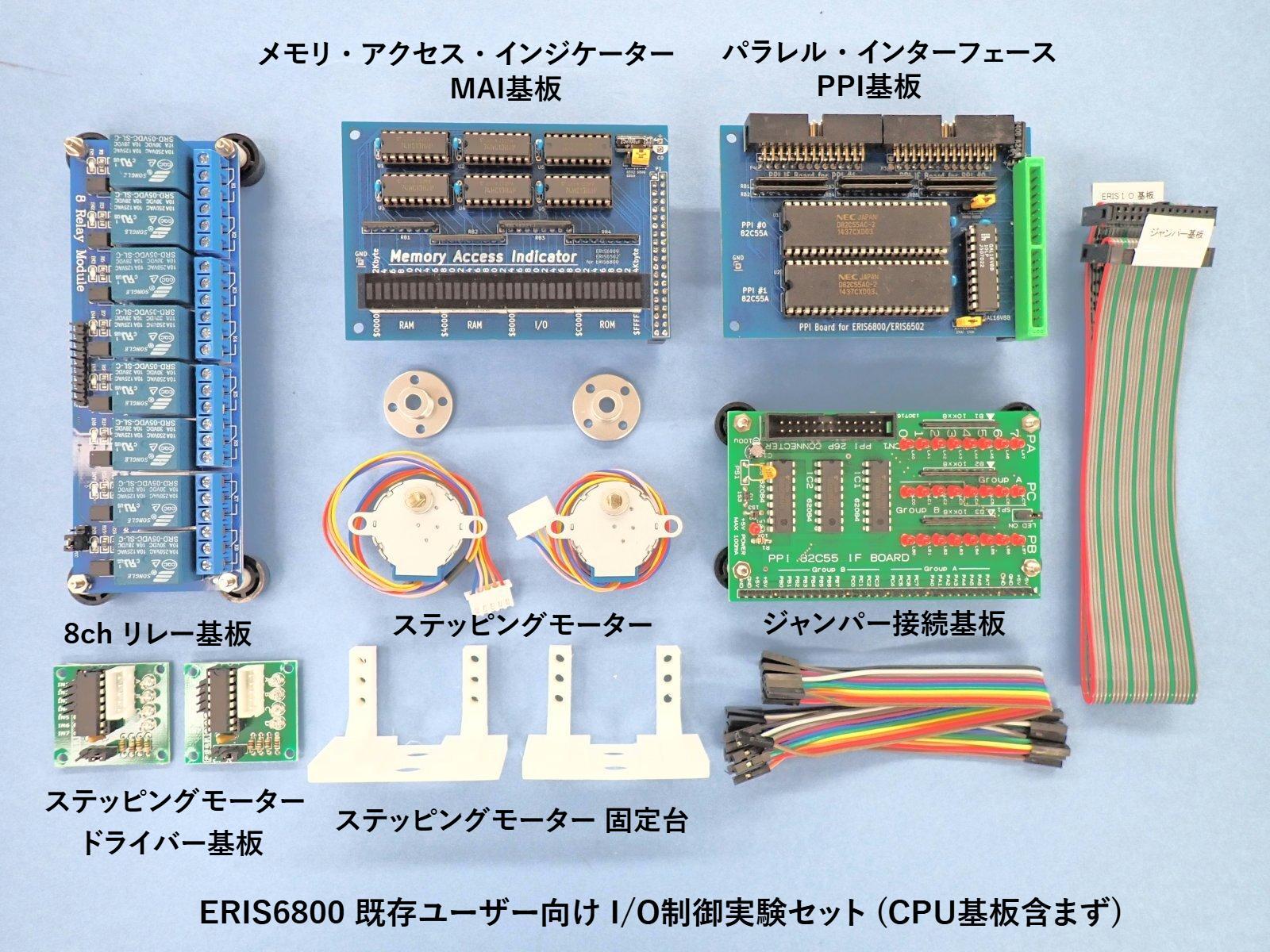

I/O制御実験セットの詳細

・ERIS6800 CPU基板 を含まない・ERIS6800 CPU基板の既存ユーザー向けセット
・PPI 8255 2個搭載I/O基板 ８bit I/Oポート 3個 24bitパラレル 　 16,000円（税別）
・メモリ・アクセス・インジケーター基板 完成品　　　　　　　 　8,000円（税別）
・ジャンパー接続基板 完成品　　　　　　　　　　　　　　 　　6,000円（税別）

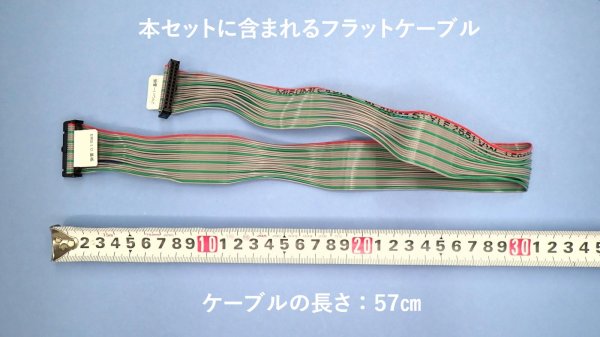

・26P フラットケーブル 57cm 　　　　　 　　　　　　 　　　　 1,500円（税別）

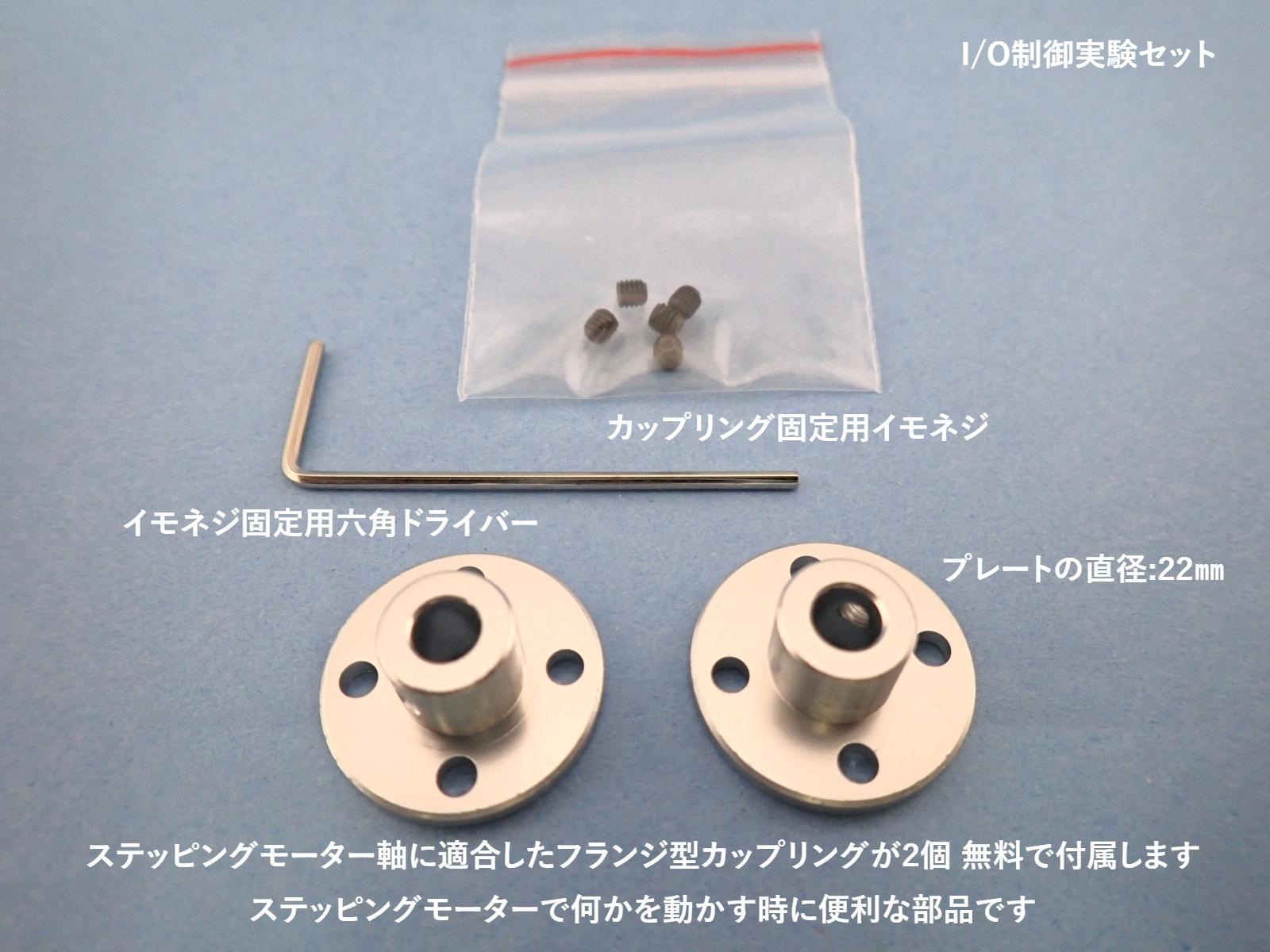

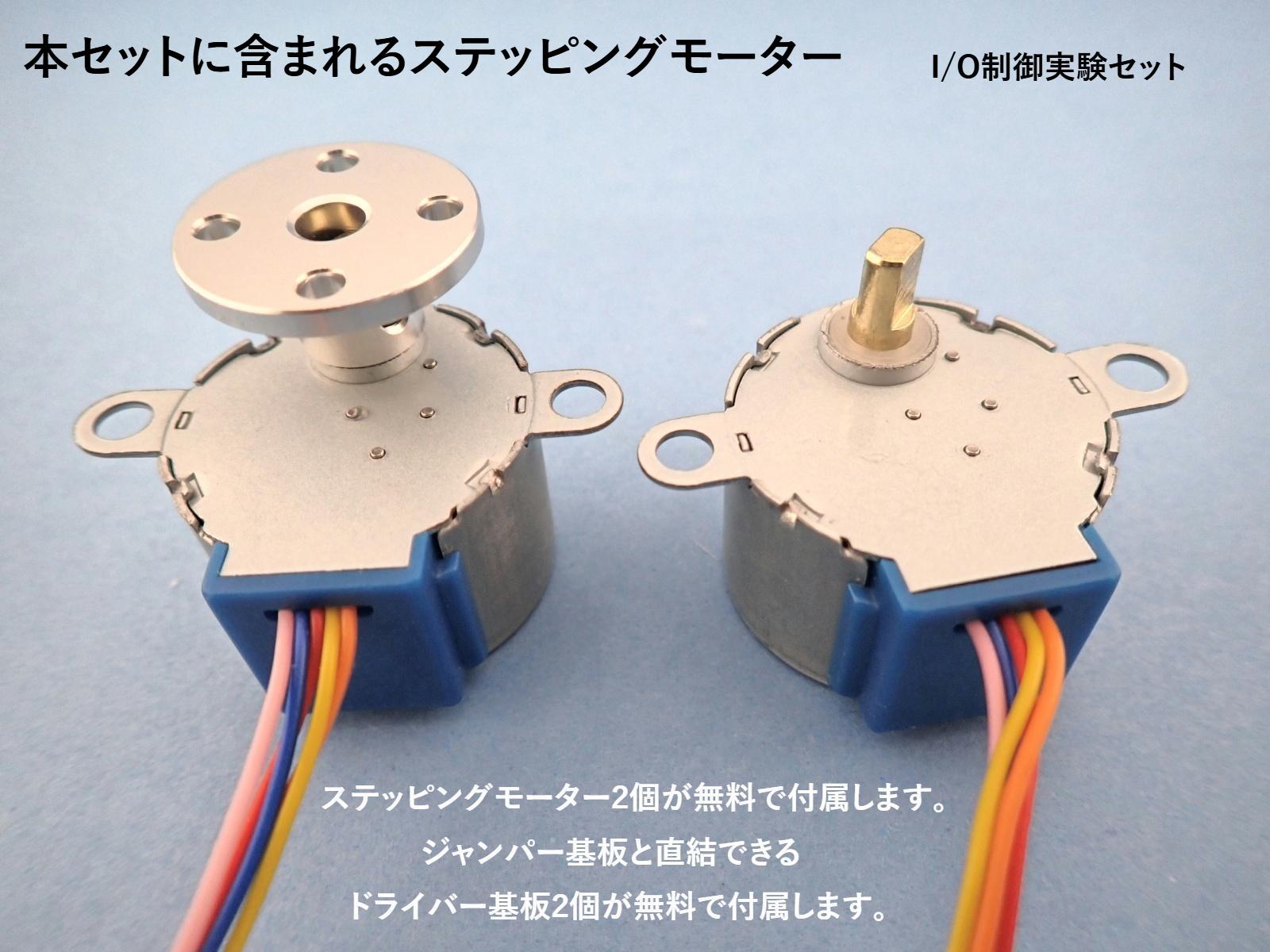

・ステッピングモーター 2組 (ドライバー基板、固定台、カップリング付き)　無償付属
・8ch リレー基板　　　　　　　　　　　　　　　　　　　　　　　　　無償付属
・10ピン　メス-メス　ジャンパーピン　　　　　　　　　　　　　 　　 　無償付属
　　　　　　　　　　　　　　　　　　　　　　　　　合計　　31,500円 (税別)

CPUエミュレーターとの違いを示すために、リレー回路の駆動応用、ステッピングモーターの駆動応用を用意しました。
I/Oインーターフェース基板の先に、これらのメカトロ機器を接続して手軽にジャンパーピンで配線できる「ジャンパー接続基板」(ブレイクアウト基板)も用意しました。

「ジャンパー接続基板」では、全ての入出力端子に、H/L表示用LEDモニターが在るので実験に便利です。

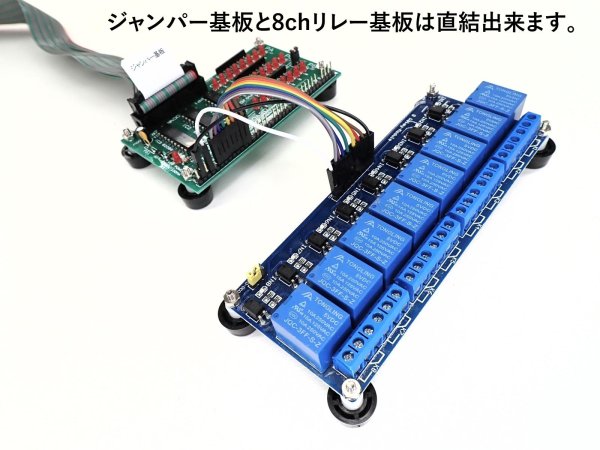

「ジャンパー接続基板」の先には、付録の8chリレー基板と小型ステッピングモーターを接続できます。

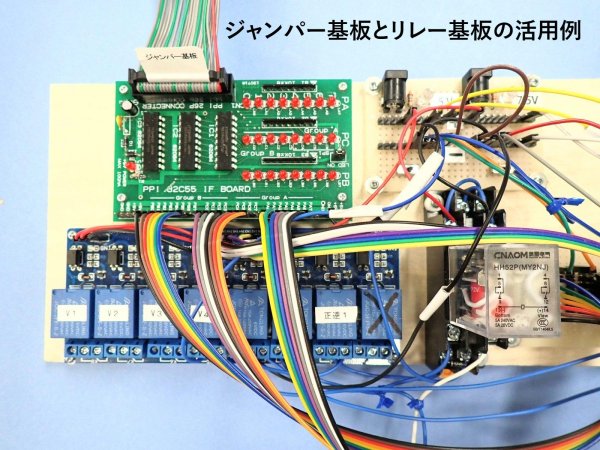

「ジャンパー接続基板」と「8chリレー基板」の接続方法は、ほぼ1：1の直線的な接続なので、理解し易いです。
「ジャンパー接続基板」と「ステッピングモーター ドライバー基板」の接続方法は、ほぼ1：1の直線的な接続なので、理解し易いです。

ERIS6800 CPU基板をお持ちの既存ユーザー様への特典

既に、PPI 8255基板を購入済、ジャンパー接続基板を購入済、MAI基板を購入済のユーザー様には、購入済の基板を除いた、カスタムセットをご提供いたします。
この標準セットをご注文いただき、通信欄に「PPI 8255基板を購入済」「ジャンパー接続基板を購入済」「MAI基板を購入済」とご記入いただければ、所有されている基板分を差し引き、調整した内容でご請求・ご購入いただけるようにいたします。

ERIS6800の納期

　・購入ボタン(カートに入れるボタン)そばに、在庫表示が有る場合の標準納期は、ご注文(お支払い確認)より3日間です。
　・完成品が在庫切れになると、自動的に「SOLD OUT」表示に切り替わります。
　・正確な納期は、ご注文後にご連絡いたします。

その他事項

　・本製品の仕様、販売価格を予告なく変更する場合があります。
