ジャンパー接続基板 PPI/PIA/VIA兼用完成品 [BO-PPI-FP]

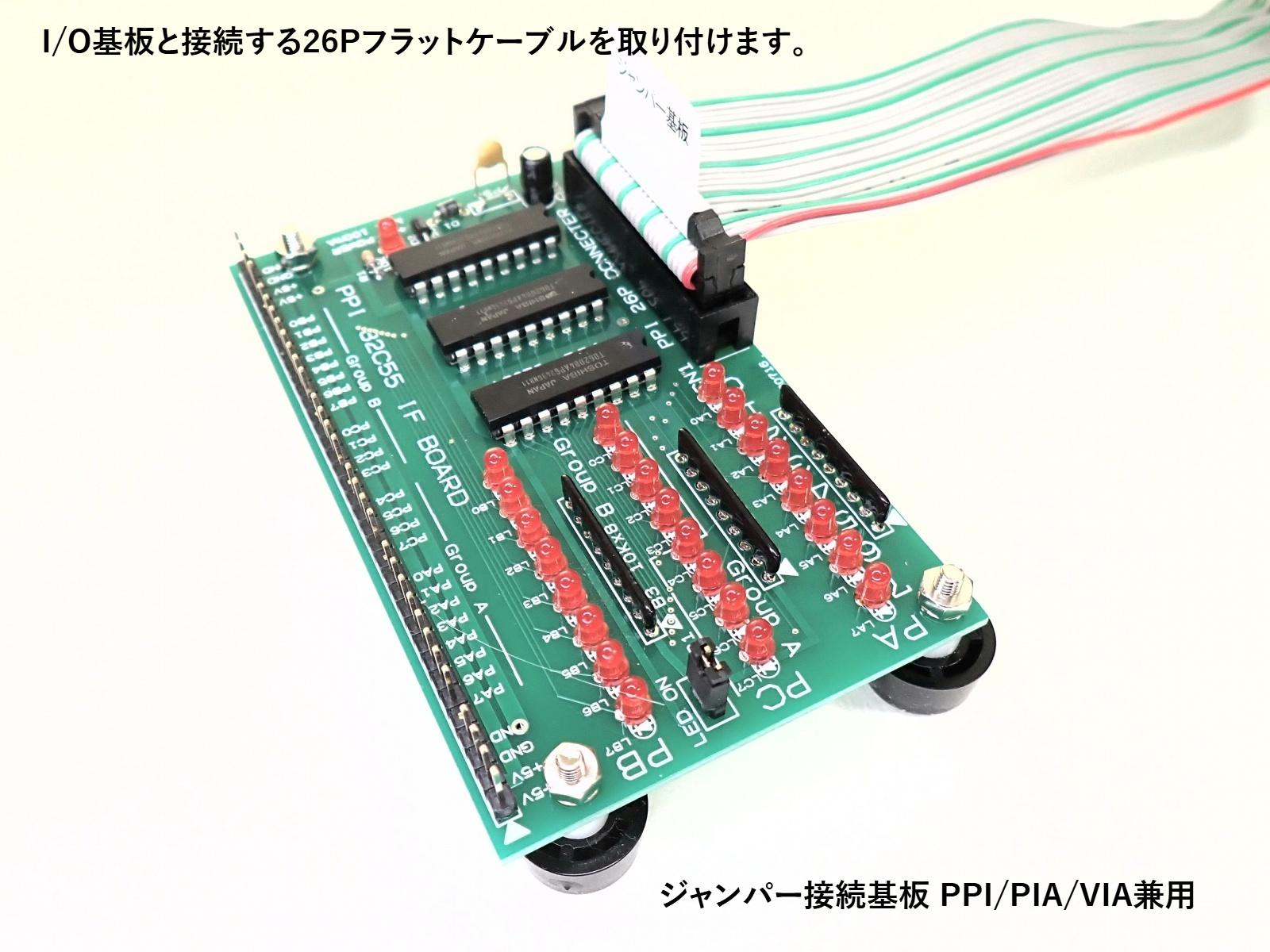

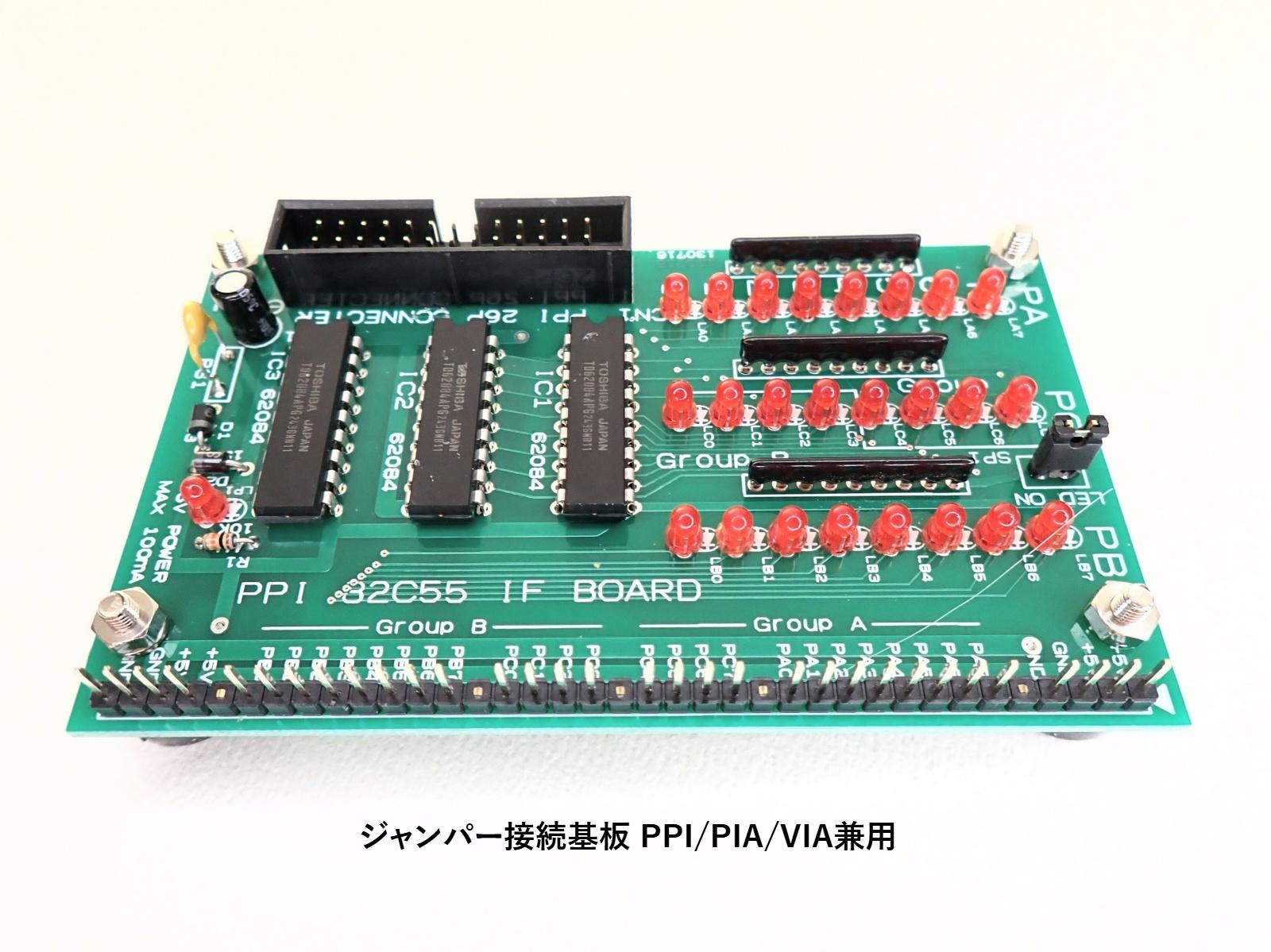

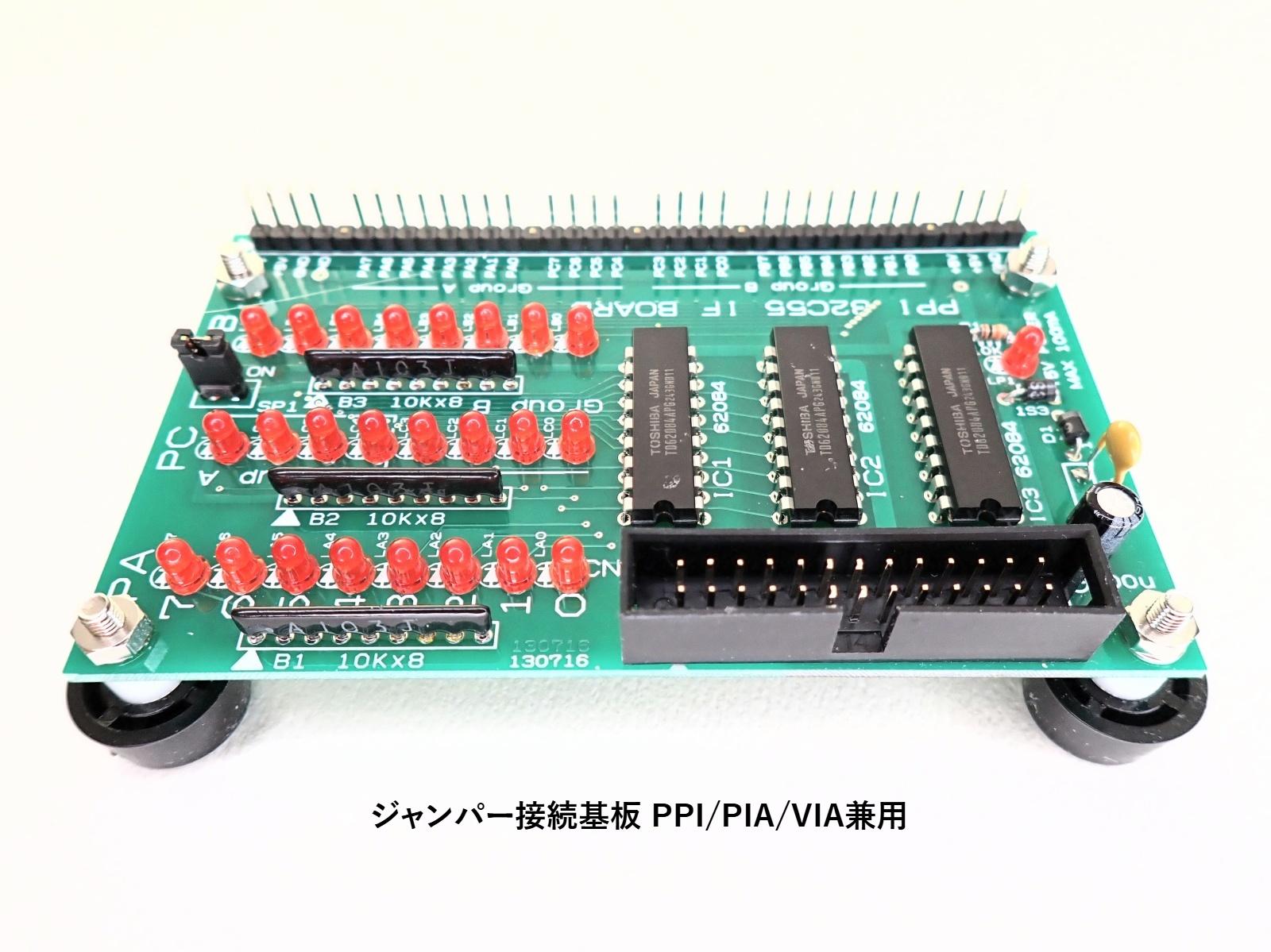

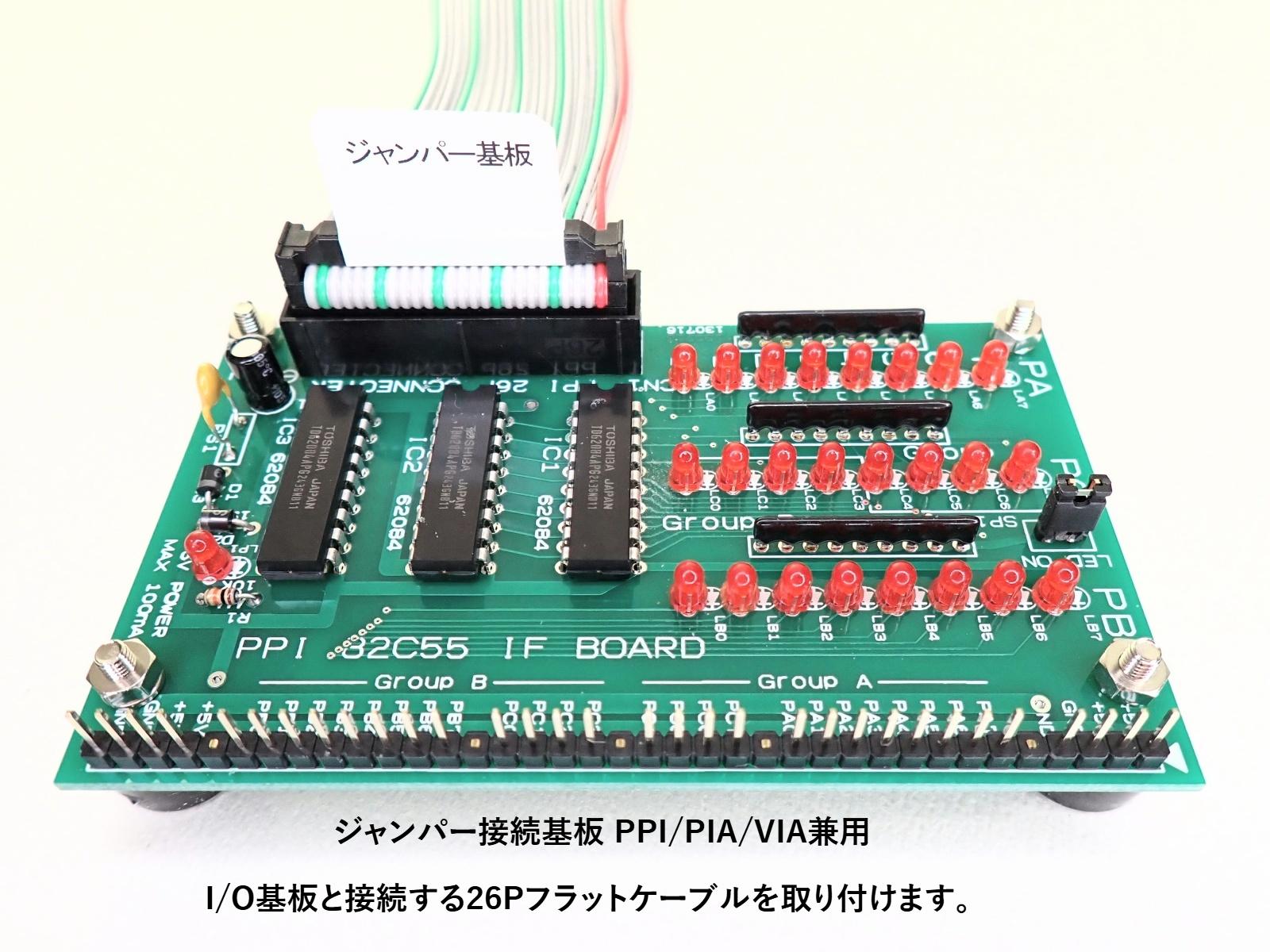

PPI基板、PIA基板、VIA基板の8bitパラレルポートを26Pフラットケーブルで引き出して、ブレットボード等に組んだ実験回路とジャンパー線で接続する、ジャンパー基板です。

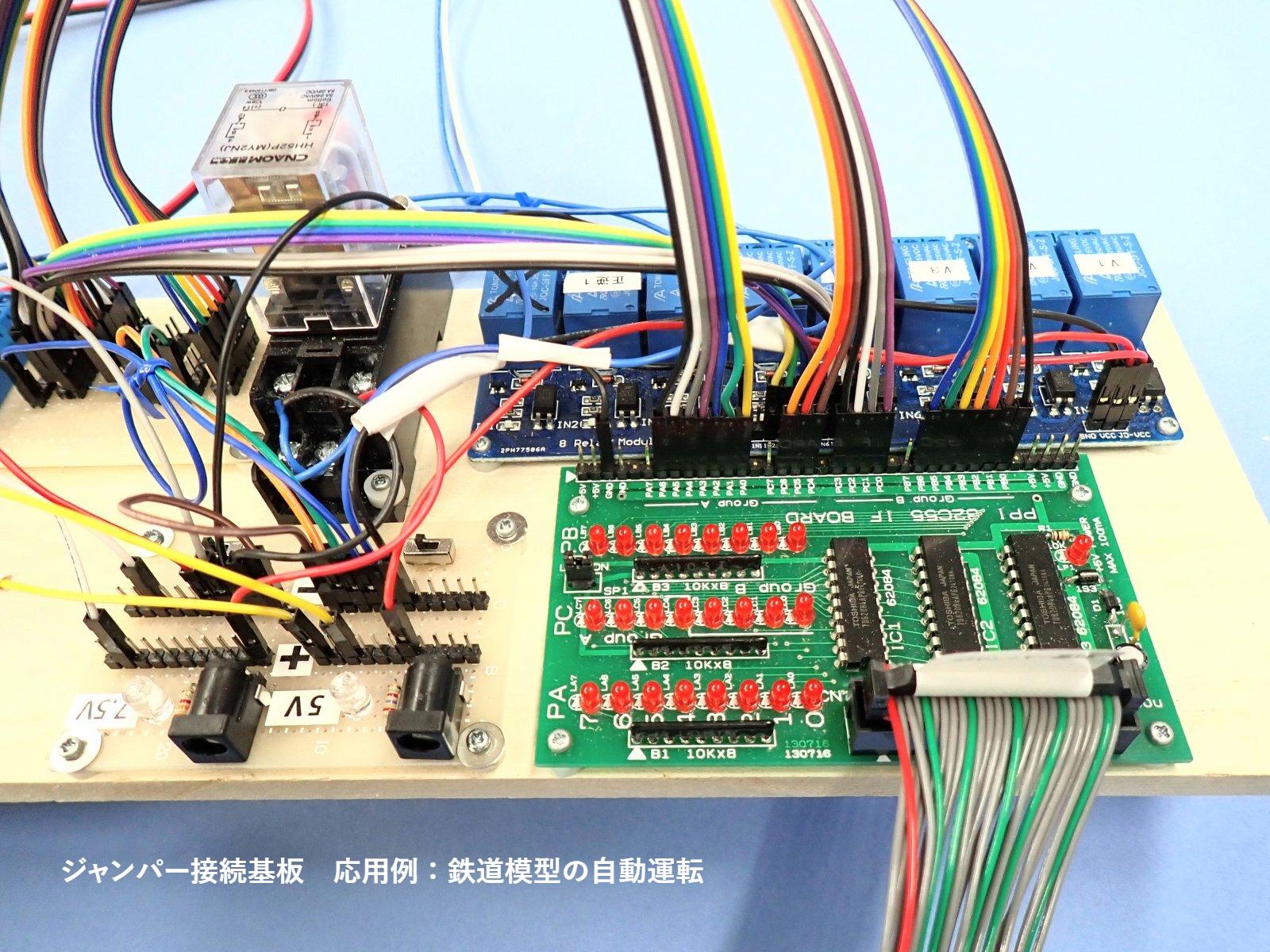

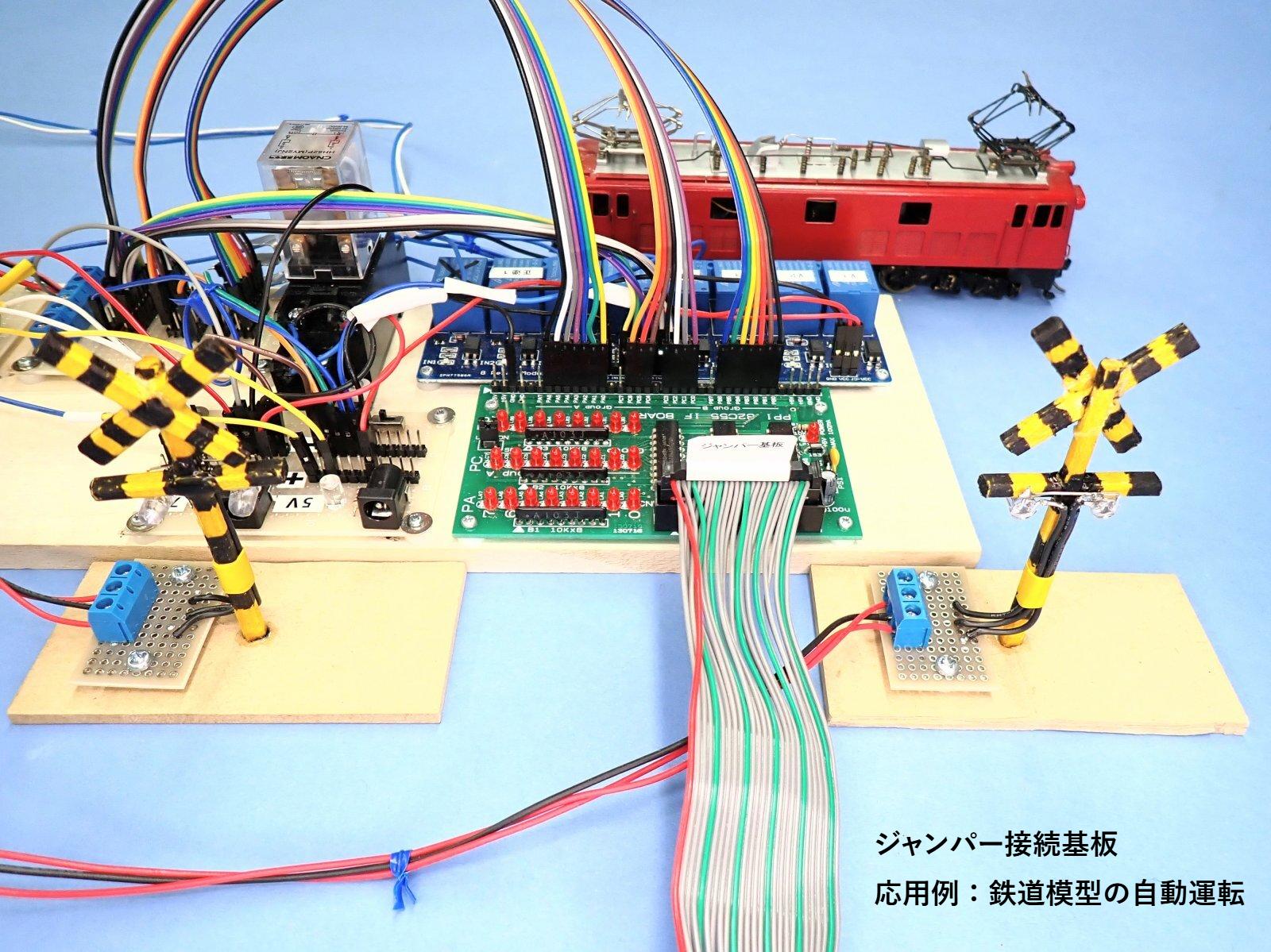

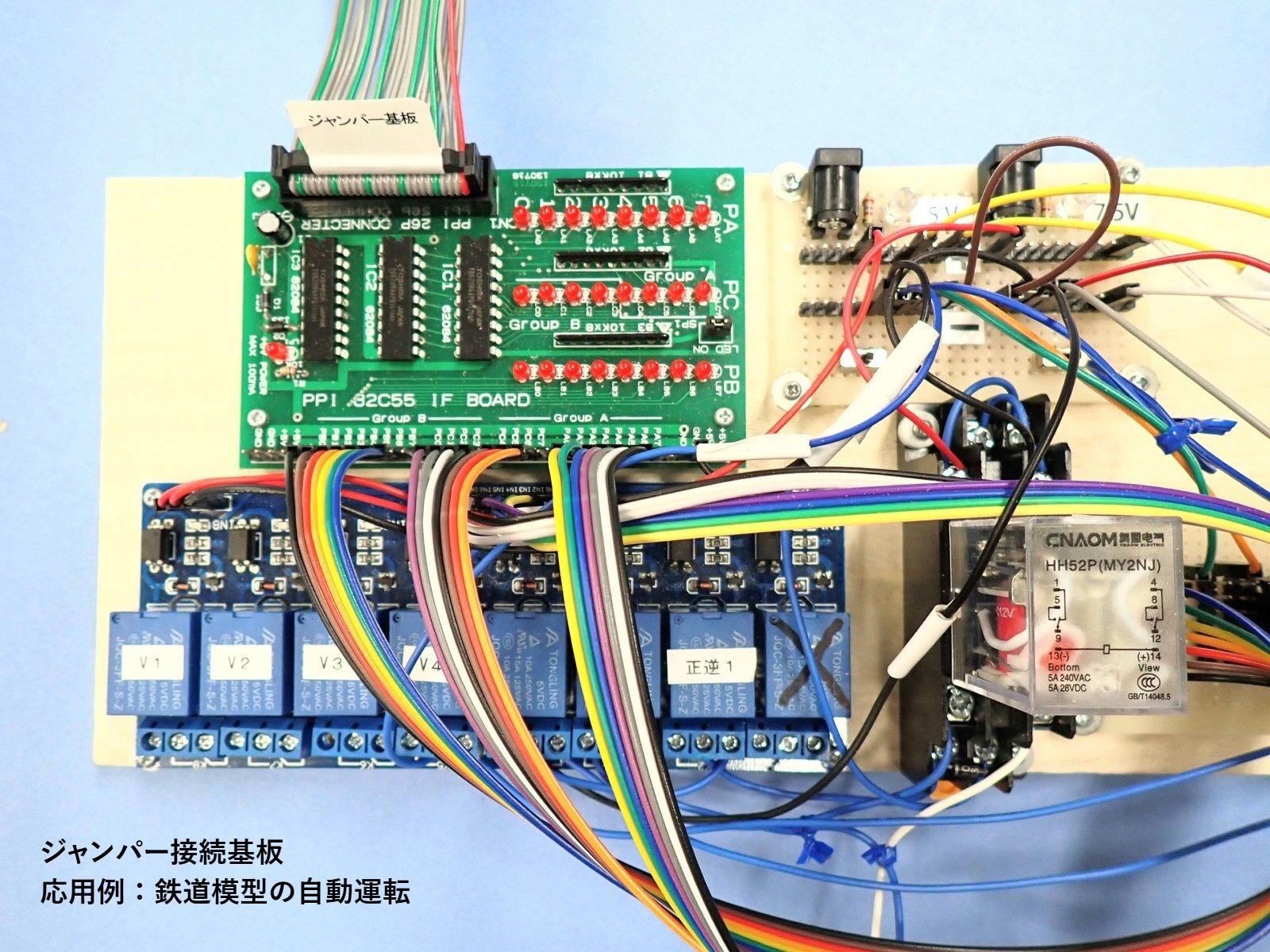

インターフェース回路やセンサー回路と、実験的に接続するブレイクアウト基板として活用できます。

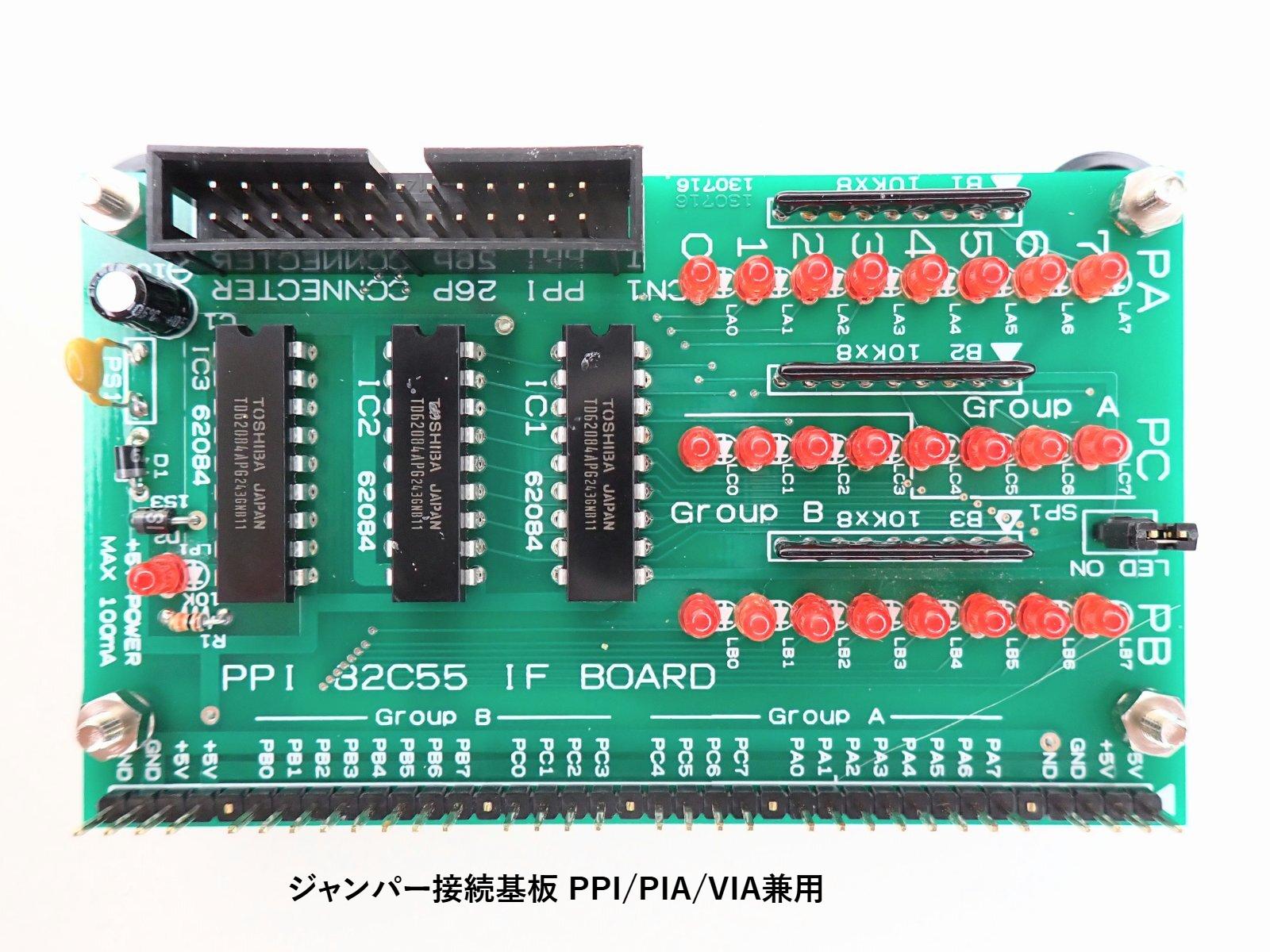

8bitパラレルポート　Aポート、Bポート、Cポートの信号レベルを表示するモニターLEDを装備しています。

PPI基板、PIA基板、VIA基板の全てに対応しています。

ジャンパー基板上のシルク説明印刷は、PPI基板に対応しています。

Aポート、Bポートのビット番号は、PPI基板、PIA基板、VIA基板にて共通ですので、同じに配線でき、利用できます。

PPIのCポート 8本の信号線に、PIAとVIAの2bitの信号線が割り振られます。

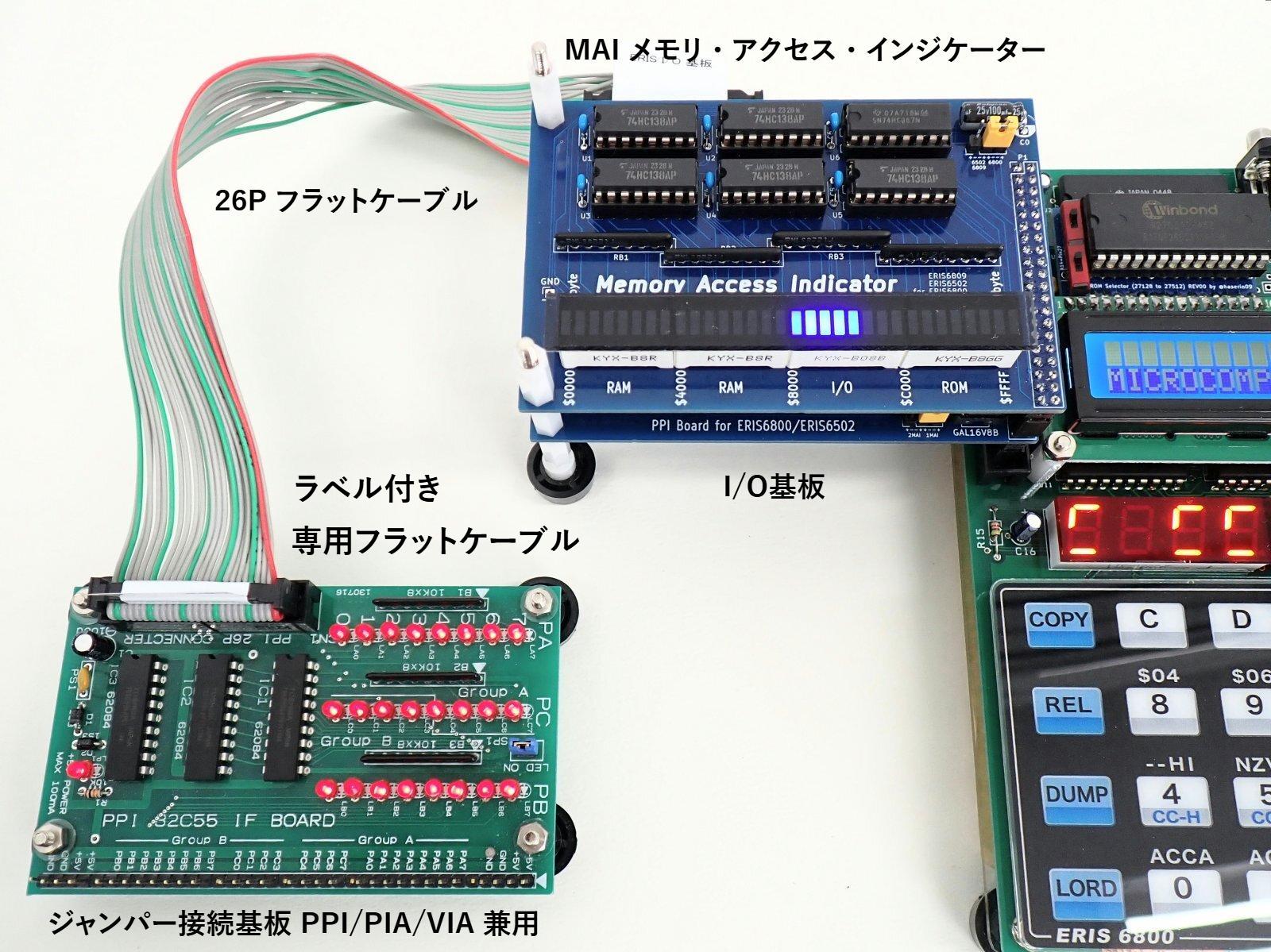

26P I/Oコネクタは、Legacy8080の26P I/Oコネクタと互換性があります。

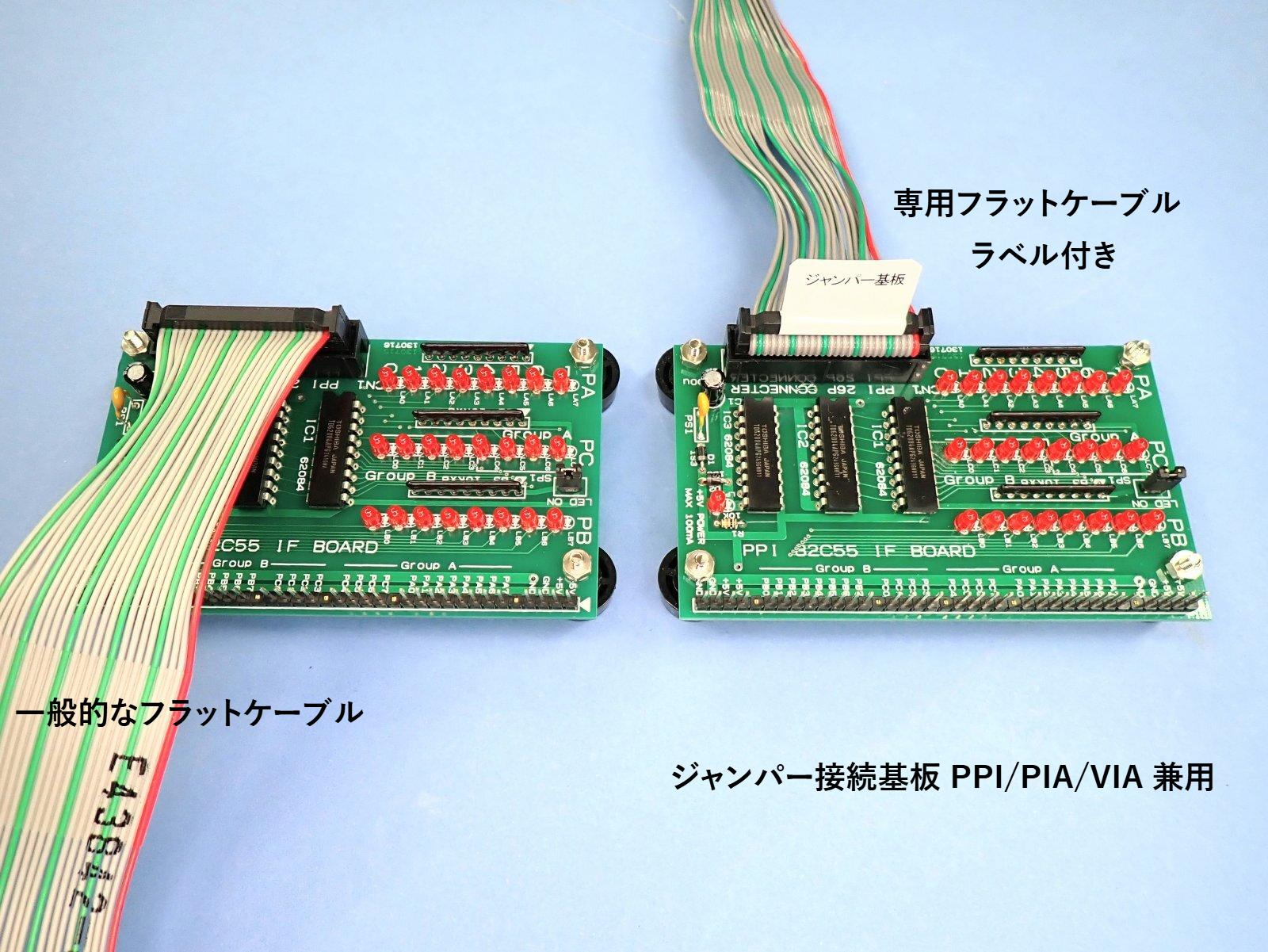

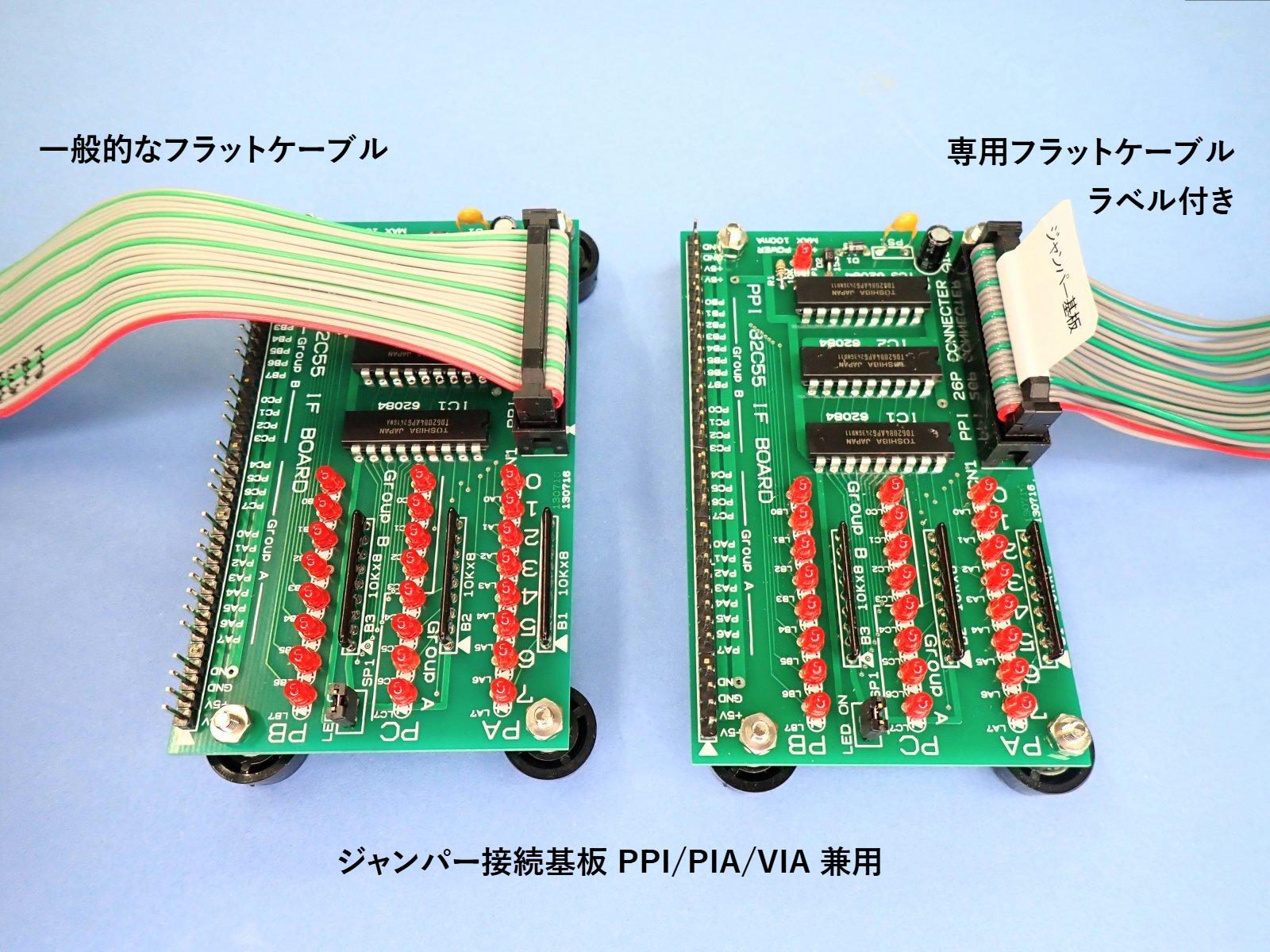

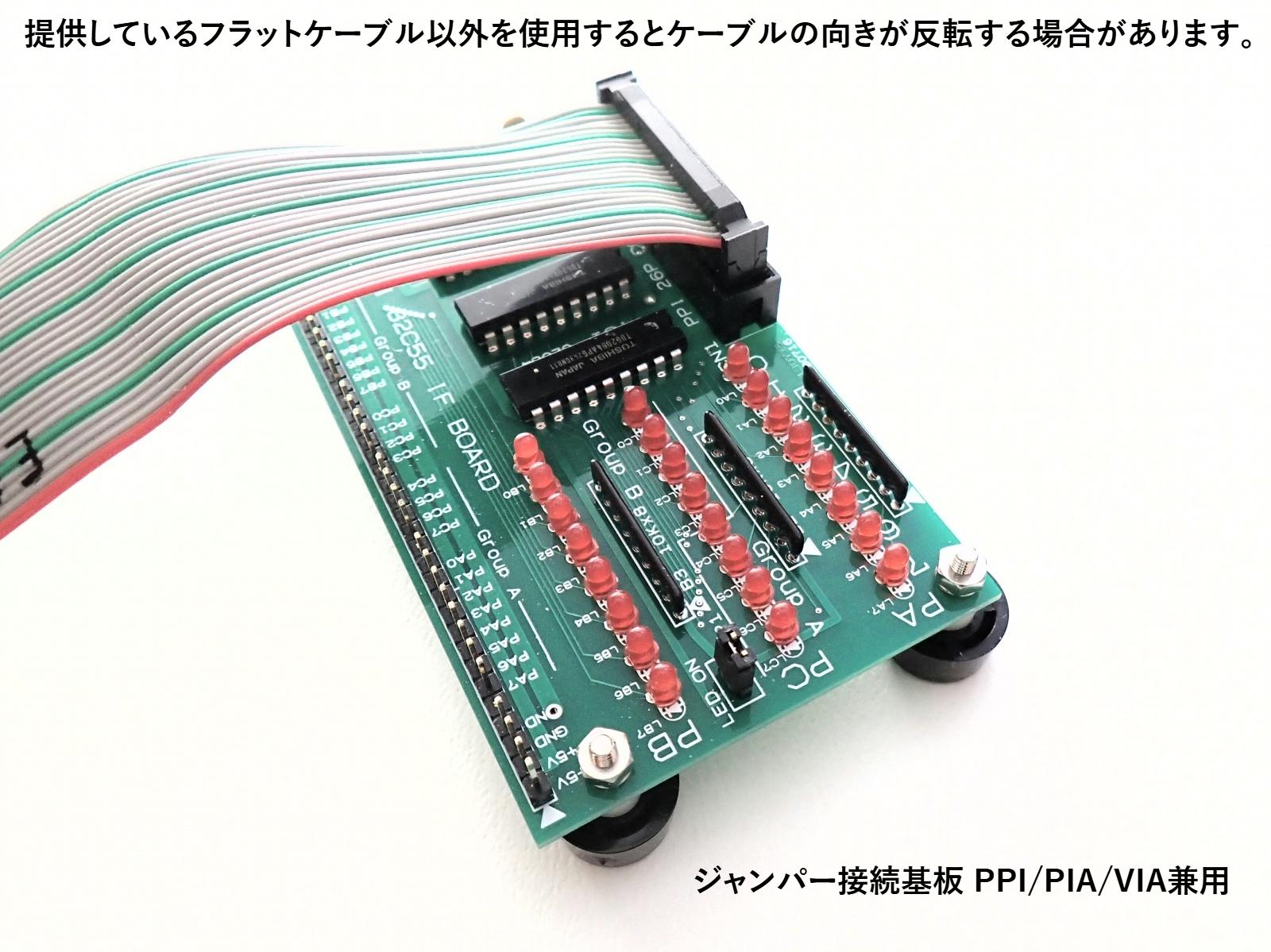

このサイトで販売している専用フラットケーブルは、ケーブル両端のコネクタの取り付け方向を、基板上のコネクタと合わせてあるので使い易いです。

このサイトで販売している専用フラットケーブルは、ケーブルの両端に、取り付け方向を示すタグが付いています。

納期

　・在庫表示が有る場合の標準納期は、ご注文(お支払い確認)より1週間です。
　・在庫切れになると、自動的に「受注生産」表示に切り替わります。
　・受注生産の表示が有る場合は、納期に4週間ほどかかる場合があります。
　・正確な納期は、ご注文後にご連絡いたします。

その他事項

　・本製品の仕様、販売価格を予告なく変更する場合があります。
